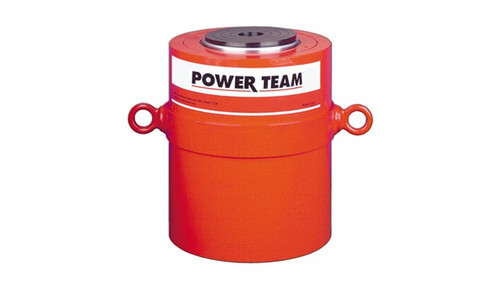

Abbildung ähnlich
Zylinder R....D-Reihe: R1502D 150T - 50,8mm Hub
271575
auf Anfrage
je 1 St
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Beschreibung
150 Tonnen Zylinder R....D-Reihe, Doppeltwirkend mit Hydraulikrückzug
Zylinder mit hoher Druckkraft für geringe Hubzahl mit hydraulischem Kolbenrückhub.- Alle Zylinder mit beweglichen Druckstücken, die die Einwirkungen außermittiger Belastungen reduzieren.
- Mechanischer Kolbenanschlag voll belastbar.
- Die hartverchromte, wärmevergütete Kolbenstange sorgt für geringeren Abrieb an Kolben und Führung.
- Ein eingebautes Sicherheitsventil verhindert Überdruck im Rückzugsystem.
- Alle Zylinder mit zwei Kupplungshälften mit 3/8-Zoll-NPT-Einschraubgewinde (Nr. 9796).
Merkmale
| Druckkraft nominal (Tonnen) | 150 t |
| Hub | 50.8 mm |
| Ölvolumen - Druck | 1006 cm3 |
| Ölvolumen - Zug | 485 cm3 |
| Zylinderinnendurchmesser | 158.8 mm |
| Nutzbare Kolbenfläche - Druck | 198.1 cm2 |
| Druck bei Kapazität - Druck | 674.17 bar |
| Gewicht pro Stück | 43.1 kg |
| Tonnen bei 700 (bar) - Druck | 139.1 |
| A - Bauhöhe eingefahren | 189 mm |
| B - Bauhöhe ausgefahren | 230.8 mm |
| C - Außendurchmesser | 204.8 mm |
| F - Boden bis Anschluss | 31.8 mm |
| G - Zylinderoberfläche Anschluss | 57.2 mm |
| H - Kolbenstangendurchmesser | 114.3 mm |
| K - Kolbenstangenüberstand | 7.5 mm |
