Dieser Artikel ist der Nachfolgeartikel von Artikel:
Artikelnummer:
H102346
Abbildung ähnlich

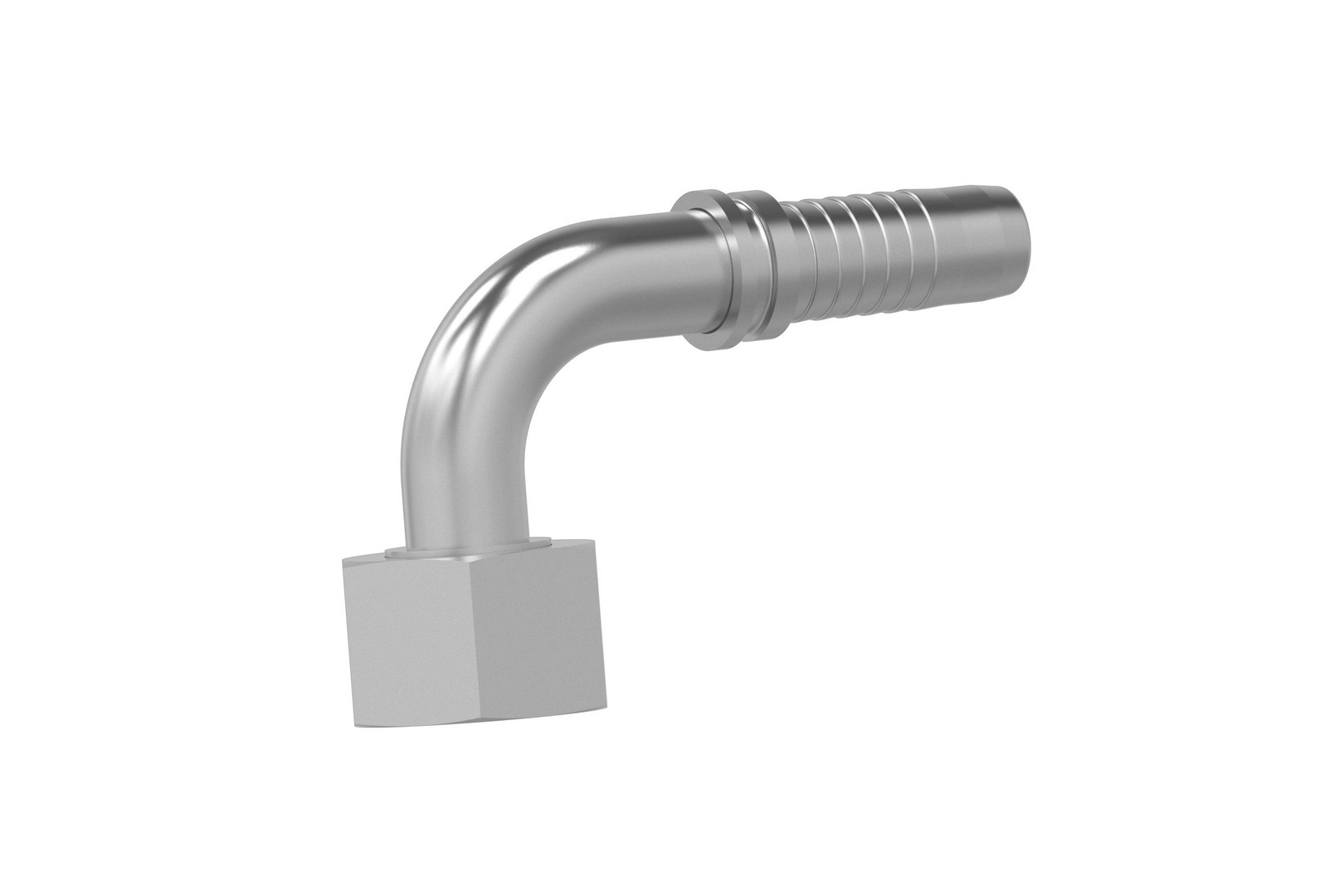

4.059-10-10 Armatur für 4 SP Standard DKOL DN 16/4 18L 26x1,5 90°
147113
auf Anfrage
je 1 St
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Merkmale
| Anschlussart | Metrisch |
| Typ | DKOL |
| Einbindeart | Standard |
| Serie | 4. |
| Form | 90° ° |
| Bezeichnung - Typencode | 059 - DKOL 90° |
| Nennweite (DN) Schlauch | 16 |
| Rohranschluss | 18L |
| Gewinde | M26x1,5 |
| Schlüsselweite | 32 |
| ARMATUR-BEZ-GEWINDE | DKOL M26x1,5 90° |
| Oberfläche | Weiß verzinkt |
| Nennweite (DN) Anschluss | 16 |
| Size Schlauch | 10 |
| Size Anschluss | 10 |
|
Nennweite (DN) Schlauch
|
Rohranschluss
|
Gewinde
|
ARMATUR-BEZ-GEWINDE
|
Schlüsselweite
|
|||
|---|---|---|---|---|---|---|---|
|
4.059-06-06 Armatur für 4 SP Standard DKOL DN 10/4 12L 18x1,5 90°
|
10
|
12L
|
M18x1,5
|
DKOL M18x1,5 90°
|
22
|
|
|
4.059-08-08 Armatur für 4 SP Standard DKOL DN 12/4 15L 22x1,5 90°
|
12
|
15L
|
M22x1,5
|
DKOL M22x1,5 90°
|
27
|
|
|
4.059-10-08 Armatur für 4 SP DKOL DN 12/4 18L 26x1,5 90°
|
12
|
18L
|
M26x1,5
|
DKOL M26x1,5 90°
|
32
|
|
|
4.059-10-10 Armatur für 4 SP Standard DKOL DN 16/4 18L 26x1,5 90°
|
16
|
18L
|
M26x1,5
|
DKOL M26x1,5 90°
|
32
|
|
|
4.059-12-12 Armatur für 4 SP Standard DKOL DN 20/4 22L 30x2 90°
|
20
|
22L
|
M30x2,0
|
DKOL M30x2,0 90°
|
36
|
|
|
4.059-16-12 Armatur für 4 SP DKOL DN 20/4 28L 36x2 90°
|
20
|
28L
|
M36x2,0
|
DKOL M36x2,0 90°
|
41
|
Nennweite (DN) Schlauch:
10
Rohranschluss:
12L
Gewinde:
M18x1,5
ARMATUR-BEZ-GEWINDE:
DKOL M18x1,5 90°
Schlüsselweite:
22
Nennweite (DN) Schlauch:
12
Rohranschluss:
15L
Gewinde:
M22x1,5
ARMATUR-BEZ-GEWINDE:
DKOL M22x1,5 90°
Schlüsselweite:
27
Nennweite (DN) Schlauch:
12
Rohranschluss:
18L
Gewinde:
M26x1,5
ARMATUR-BEZ-GEWINDE:
DKOL M26x1,5 90°
Schlüsselweite:
32
Nennweite (DN) Schlauch:
16
Rohranschluss:
18L
Gewinde:
M26x1,5
ARMATUR-BEZ-GEWINDE:
DKOL M26x1,5 90°
Schlüsselweite:
32
Nennweite (DN) Schlauch:
20
Rohranschluss:
22L
Gewinde:
M30x2,0
ARMATUR-BEZ-GEWINDE:
DKOL M30x2,0 90°
Schlüsselweite:
36
Nennweite (DN) Schlauch:
20
Rohranschluss:
28L
Gewinde:
M36x2,0
ARMATUR-BEZ-GEWINDE:
DKOL M36x2,0 90°
Schlüsselweite:
41
