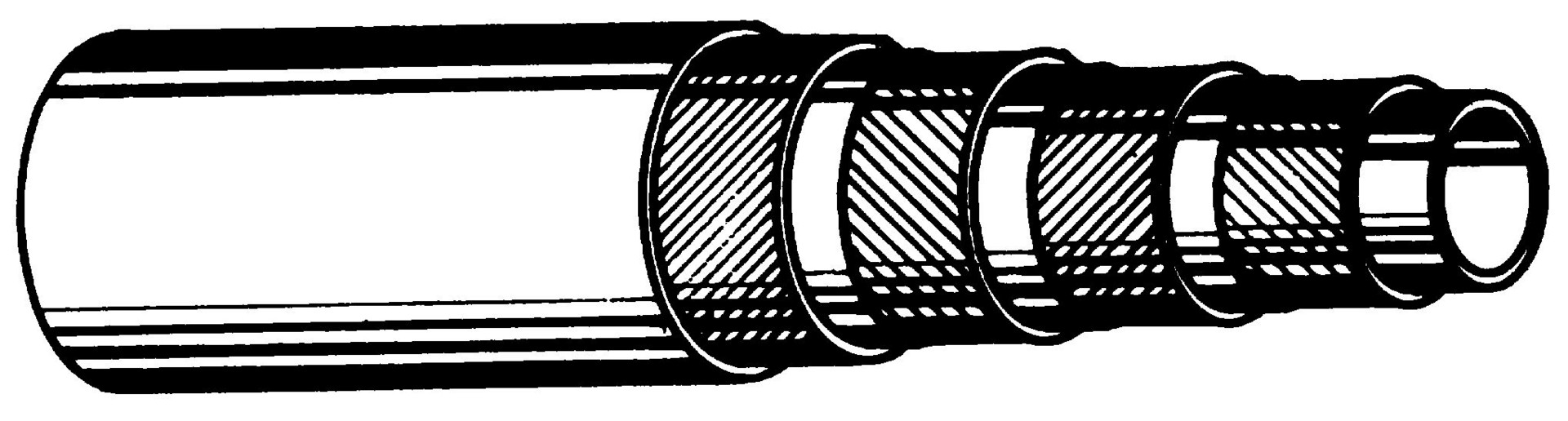

Abbildung ähnlich
4 SH DN 40 (1 1/2") Schlauch *Meterware*
242747
auf Anfrage
je 1 m
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 m |
| Bestellschritt | 1 m |
Beschreibung
4 SH
Temperaturbereich: -40°C bis + 100°C, kurzzeitig +120°C
Seele: synthetischer Kautschuk
Druckträger: vier hochzugfeste Stahldrahteinlagen
Decke: synthetischer Kautschuk
Empfohlene Medien: Hydrauliköle auf Mineralölbasis, Luft, Wasser, Schmier- und Kraftstoffe
Merkmale
| Typ | 4SH |
| Nennweite | 40 mm |
| Betriebsdruck max. | 290 bar |
| Druckträger | Stahl |
| Farbe | Schwarz |
| Einlagen | 4 |
| Biegeradius | 560 mm |
| Innendurchmesser | 38.1 mm |
| Außendurchmesser | 53.5 mm |
| Schlauchanzahl | 1 |
| Berstdruck | 1160 bar |
| Norm | EN 856 (DIN 20 023 Teil 2) |
|
Betriebsdruck max.
|
Biegeradius
|
Innendurchmesser
|
Außendurchmesser
|
Berstdruck
|
|||
|---|---|---|---|---|---|---|---|
|
4 SH DN 20 (3/4") Schlauch *Meterware*
|
420 bar
|
280 mm
|
19 mm
|
32.2 mm
|
1680 bar
|
|
|
4 SH DN 25 (1") Schlauch *Meterware*
|
380 bar
|
340 mm
|
25.4 mm
|
38.7 mm
|
1520 bar
|
|
|
4 SH DN 32 (1 1/4") Schlauch *Meterware*
|
350 bar
|
460 mm
|
31.8 mm
|
45.5 mm
|
1300 bar
|
|
|
4 SH DN 40 (1 1/2") Schlauch *Meterware*
|
290 bar
|
560 mm
|
38.1 mm
|
53.5 mm
|
1160 bar
|
|
|
4 SH DN 50 (2") Schlauch *Meterware*
|
250 bar
|
700 mm
|
50.8 mm
|
68.1 mm
|
1000 bar
|
Betriebsdruck max.:
420 bar
Biegeradius:
280 mm
Innendurchmesser:
19 mm
Außendurchmesser:
32.2 mm
Berstdruck:
1680 bar
Betriebsdruck max.:
380 bar
Biegeradius:
340 mm
Innendurchmesser:
25.4 mm
Außendurchmesser:
38.7 mm
Berstdruck:
1520 bar
Betriebsdruck max.:
350 bar
Biegeradius:
460 mm
Innendurchmesser:
31.8 mm
Außendurchmesser:
45.5 mm
Berstdruck:
1300 bar
Betriebsdruck max.:
290 bar
Biegeradius:
560 mm
Innendurchmesser:
38.1 mm
Außendurchmesser:
53.5 mm
Berstdruck:
1160 bar
Betriebsdruck max.:
250 bar
Biegeradius:
700 mm
Innendurchmesser:
50.8 mm
Außendurchmesser:
68.1 mm
Berstdruck:
1000 bar
