Abbildung ähnlich

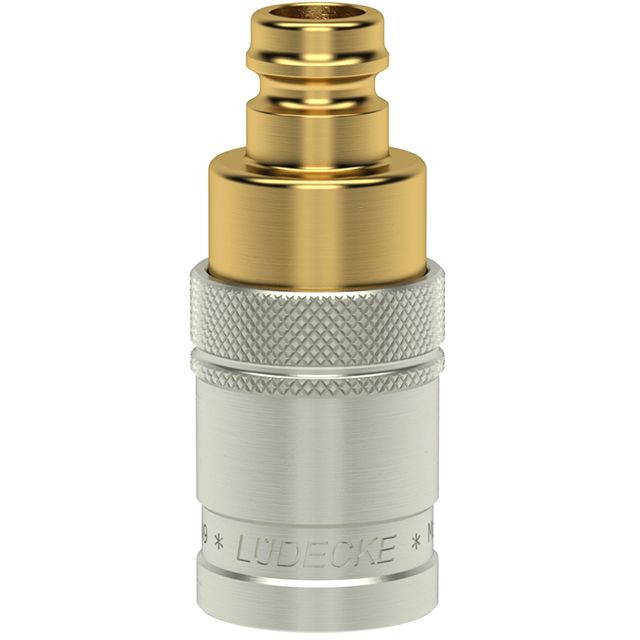

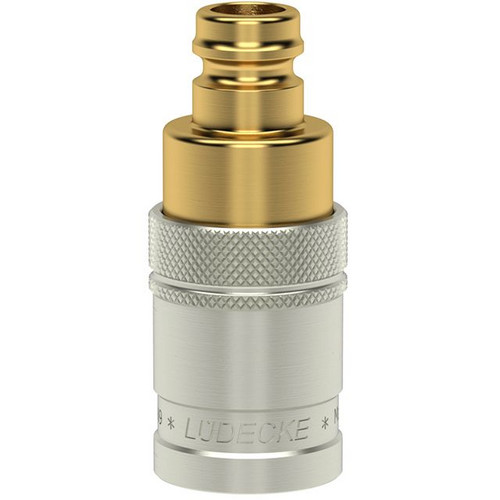

ADAPTER-TEMPERIER-KUPPLUNG ESDF OHNE VENTIL MS58,MIT STECKERANSCHLUSS ES
340057
auf Anfrage
je 1 St
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Merkmale
| Nennweite | 9 mm |
| Anschluss | DN 9 - DN 9 |
| Temperaturbereich | +5°C bis +200°C |
| DS | 13,5 |
| Durchgang | 9 |
| Ausführung | gerade |
| Max Betriebsdruck | PN 15 bar |
| Bedienung | Zweihand |
| Ventilart | freier Durchgang |
| Medium | Temperiermedien |
| Werkstoff Anschlussstück | Messing MS 58 |
| Werkstoff Entriegelungshülse | Messing MS 58 vernickelt |
| Werkstoff Ventilkörper | Messing MS 58 |
| Werkstoff Feder(n) | Edelstahl 1.4310 |
| Werkstoff Sprengring(e) | Edelstahl 1.4310 |
| Werkstoff Kugel(n) | Edelstahl 1.4034 |
| Werkstoff Dichtung | FKM |
| Inhaltsmenge | 5 |

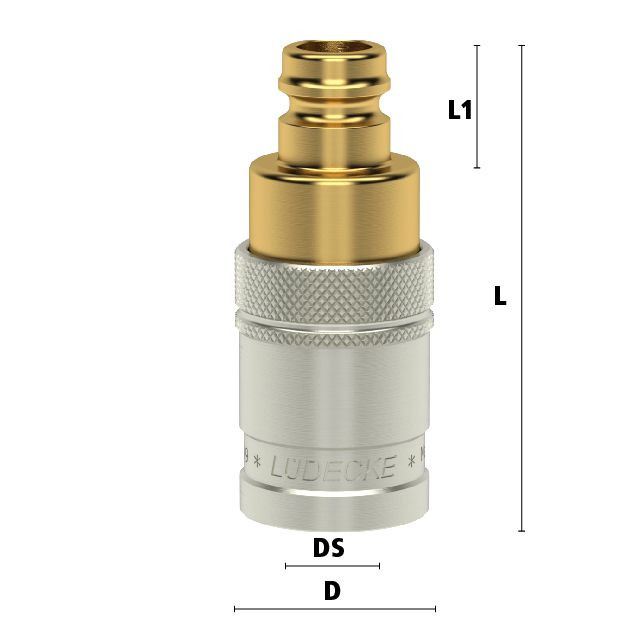

| d | 24 mm |
| Gewicht pro Stück | 0.1 kg |
| L | 56 mm |
| L1 | 14 mm |
|
Anschluss
|
Ausführung
|
Durchgang
|
L1
|
|||
|---|---|---|---|---|---|---|
|
ADAPTER-TEMPERIER-KUPPLUNG ESDF OHNE VENTIL MS58,MIT STECKERANSCHLUSS ES
|
DN 9 - DN 6
|
gerade
|
6
|
10,5 mm
|
|
|
ADAPTER-TEMPERIER-KUPPLUNG ESDF OHNE VENTIL MS58,MIT STECKERANSCHLUSS ES
|
DN 9 - DN 6
|
45°
|
6
|
10,5 mm
|
|
|
ADAPTER-TEMPERIER-KUPPLUNG ESDF OHNE VENTIL MS58,MIT STECKERANSCHLUSS ES
|
DN 9 - DN 6
|
90°
|
6
|
10,5 mm
|
|
|
ADAPTER-TEMPERIER-KUPPLUNG ESDF OHNE VENTIL MS58,MIT STECKERANSCHLUSS ES
|
DN 9 - DN 6
|
gerade
|
6
|
14 mm
|
|
|
ADAPTER-TEMPERIER-KUPPLUNG ESDF OHNE VENTIL MS58,MIT STECKERANSCHLUSS ES
|
DN 9 - DN 9
|
gerade
|
9
|
14 mm
|
Anschluss:
DN 9 - DN 6
Ausführung:
gerade
Durchgang:
6
L1:
10,5 mm
Anschluss:
DN 9 - DN 6
Ausführung:
45°
Durchgang:
6
L1:
10,5 mm
Anschluss:
DN 9 - DN 6
Ausführung:
90°
Durchgang:
6
L1:
10,5 mm
Anschluss:
DN 9 - DN 6
Ausführung:
gerade
Durchgang:
6
L1:
14 mm
Anschluss:
DN 9 - DN 9
Ausführung:
gerade
Durchgang:
9
L1:
14 mm
Angaben zur Marke
Lüdecke GmbH
