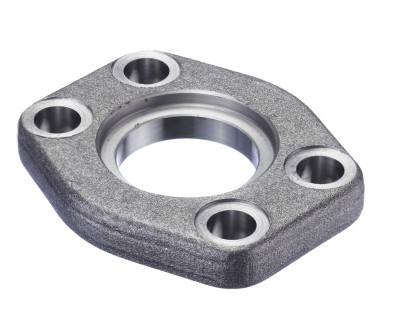

Abbildung ähnlich
AFC-118 SM SAE-Einschweißflansch ND40
261015
auf Anfrage
je 1 St
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Merkmale
| Druckreihe | 3000 PSI |
| SAE-Baugröße | 5" |
| Art | Einschweissflansch |
| Betriebsdruck max. | 35 bar |
| Material | Stahl |
| passende Schrauben | M16x55 |
| passende O-Ringe | 136,12 x 3,53 |
| Lochabstand C (groß) | 152,40 mm |
| Lochabstand E (klein) | 92,10 mm |
|
Druckreihe
|
SAE-Baugröße
|
Betriebsdruck max.
|
Material
|
Lochabstand C (groß)
|
|||
|---|---|---|---|---|---|---|---|
|
AFS-100 S M SAE-Einschweissflansch
|
3.000 PSI
|
3/4"
|
350 bar
|
Stahl
|
47,60 mm
|
|
|
AFS-102 S M SAE-Einschweissflansch
|
3.000 PSI
|
1"
|
315 bar
|
Stahl
|
52,40 mm
|
|
|
AFS-104 S M SAE-Einschweissflansch
|
3.000 PSI
|
1 1/4"
|
250 bar
|
Stahl
|
85,70 mm
|
|
|
AFS-106 S M SAE-Einschweissflansch
|
3.000 PSI
|
1 1/2"
|
200 bar
|
Stahl
|
69,90 mm
|
|
|
AFS-108 S M SAE-Einschweissflansch
|
3.000 PSI
|
2"
|
200 bar
|
Stahl
|
77,80 mm
|
|
|
AFS-110 S M SAE-Einschweissflansch
|
3.000 PSI
|
2 1/2"
|
160 bar
|
Stahl
|
88,80 mm
|
Druckreihe:
3.000 PSI
SAE-Baugröße:
3/4"
Betriebsdruck max.:
350 bar
Material:
Stahl
Lochabstand C (groß):
47,60 mm
Druckreihe:
3.000 PSI
SAE-Baugröße:
1"
Betriebsdruck max.:
315 bar
Material:
Stahl
Lochabstand C (groß):
52,40 mm
Druckreihe:
3.000 PSI
SAE-Baugröße:
1 1/4"
Betriebsdruck max.:
250 bar
Material:
Stahl
Lochabstand C (groß):
85,70 mm
Druckreihe:
3.000 PSI
SAE-Baugröße:
1 1/2"
Betriebsdruck max.:
200 bar
Material:
Stahl
Lochabstand C (groß):
69,90 mm
Druckreihe:
3.000 PSI
SAE-Baugröße:
2"
Betriebsdruck max.:
200 bar
Material:
Stahl
Lochabstand C (groß):
77,80 mm
Druckreihe:
3.000 PSI
SAE-Baugröße:
2 1/2"
Betriebsdruck max.:
160 bar
Material:
Stahl
Lochabstand C (groß):
88,80 mm
