Abbildung ähnlich

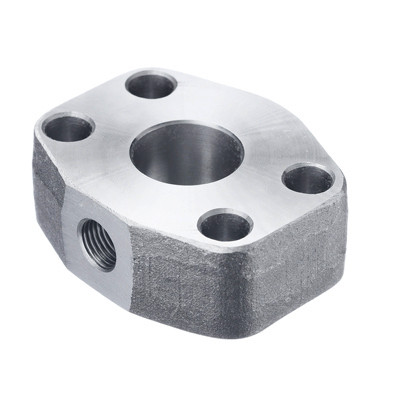

AGL-100 3/4" - 3000 PSI SAE-Zwischenflansch mit Messanschluss
190262
auf Anfrage
je 1 St
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Merkmale
| Druckreihe | 3000 PSI |
| SAE-Baugröße | 3/4" |
| Art | Zwischenflansch mit Messanschluss |
| Betriebsdruck max. | 350 bar |
| Einschraubgewinde Art | Meßanschluß Innengewinde BSP |
| Einschraubgewinde | 1/4" |
| Material | Stahl |
| passende O-Ringe | 25,00 x 3,53 |
| Lochabstand C (groß) | 47,60 mm |
| Lochabstand E (klein) | 22,30 mm |
|
Druckreihe
|
SAE-Baugröße
|
Betriebsdruck max.
|
Lochabstand C (groß)
|
Lochabstand E (klein)
|
|||
|---|---|---|---|---|---|---|---|
|
AGL-080 1/2" - 3000 PSI SAE-Zwischenflansch mit Messanschluss
|
3.000 PSI
|
1/2"
|
350 bar
|
38,10 mm
|
17,50 mm
|
|
|
AGL-100 3/4" - 3000 PSI SAE-Zwischenflansch mit Messanschluss
|
3.000 PSI
|
3/4"
|
350 bar
|
47,60 mm
|
22,30 mm
|
|
|
AGL-102 1" - 3000 PSI SAE-Zwischenflansch für Messanschluss
|
3.000 PSI
|
1"
|
315 bar
|
52,40 mm
|
26,20 mm
|
|
|
AGL-104 1 1/4" - 3000 PSI SAE-Zwischenflansch mit Messanschluss
|
3.000 PSI
|
1 1/4"
|
250 bar
|
58,70 mm
|
30,20 mm
|
|
|
AGL-106 1 1/2" - 3000 PSI SAE-Zwischenflansch mit Messanschluss
|
3.000 PSI
|
1 1/2"
|
200 bar
|
69,90 mm
|
35,70 mm
|
|
|
AGL-108- 2" - 3000 PSI SAE-Zwischenflansch mit Messanschluss
|
3.000 PSI
|
2"
|
200 bar
|
77,80 mm
|
42,90 mm
|
Druckreihe:
3.000 PSI
SAE-Baugröße:
1/2"
Betriebsdruck max.:
350 bar
Lochabstand C (groß):
38,10 mm
Lochabstand E (klein):
17,50 mm
Druckreihe:
3.000 PSI
SAE-Baugröße:
3/4"
Betriebsdruck max.:
350 bar
Lochabstand C (groß):
47,60 mm
Lochabstand E (klein):
22,30 mm
Druckreihe:
3.000 PSI
SAE-Baugröße:
1"
Betriebsdruck max.:
315 bar
Lochabstand C (groß):
52,40 mm
Lochabstand E (klein):
26,20 mm
Druckreihe:
3.000 PSI
SAE-Baugröße:
1 1/4"
Betriebsdruck max.:
250 bar
Lochabstand C (groß):
58,70 mm
Lochabstand E (klein):
30,20 mm
Druckreihe:
3.000 PSI
SAE-Baugröße:
1 1/2"
Betriebsdruck max.:
200 bar
Lochabstand C (groß):
69,90 mm
Lochabstand E (klein):
35,70 mm
Druckreihe:
3.000 PSI
SAE-Baugröße:
2"
Betriebsdruck max.:
200 bar
Lochabstand C (groß):
77,80 mm
Lochabstand E (klein):
42,90 mm
Angaben zur Marke
Walter Stauffenberg GmbH & Co. KG
