Aluminiumzylinder RA-Reihe: RA302 30T - 54mm Hub
271632
auf Anfrage
je 1 St
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Beschreibung
30 Tonnen Aluminiumzylinder RA-Reihe, Einfachwirkend mit Federrückzug
Wiegen nur die Hälfte von Stahlzylindern der gleichen Nennlast.- Keine Funkenbildung durch Aluminiumgehäuse.
- Die Kolbenstange und die Zylinderbohrung aus gehärtetem Aluminium sind verschleiß- und korrosionsbeständig.
- In das Ende des Kolbens eingearbeitete Rillen schützen die Last vor dem Verrutschen am Kolbenstangenende.
- Geeignet für eine Vielzahl von Hebearbeiten, nicht aber für den Dauereinsatz in der Produktion.
Merkmale
| Druckkraft nominal (Tonnen) | 30 t |
| Hub | 54 mm |
| Ölvolumen | 226 cm3 |
| Zylinderinnendurchmesser | 73 mm |
| Nutzbare Kolbenfläche | 41.9 cm2 |
| Druck bei Kapazität | 637.8 bar |
| Gewicht pro Stück | 5 kg |
| Tonnen bei 700 (bar) | 29.4 |

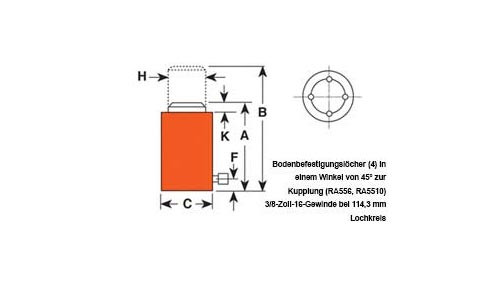

| A - Bauhöhe eingefahren | 187.3 mm |
| B - Bauhöhe ausgefahren | 241.3 mm |
| C - Außendurchmesser | 108 mm |
| F - Boden bis Anschluss | 31.8 mm |
| H - Kolbenstangendurchmesser | 63.5 mm |
| K - Kolbenstangenüberstand | 9.5 mm |
|
Hub
|
Ölvolumen
|
|||
|---|---|---|---|---|
|
Aluminiumzylinder RA-Reihe: RA302 30T - 54mm Hub
|
54 mm
|
226 cm3
|
|
|
Aluminiumzylinder RA-Reihe: RA304 30T - 104,8mm Hub
|
104,8 mm
|
439 cm3
|
|
|
Aluminiumzylinder RA-Reihe: RA306 30T - 155,6mm Hub
|
155,6 mm
|
652 cm3
|
