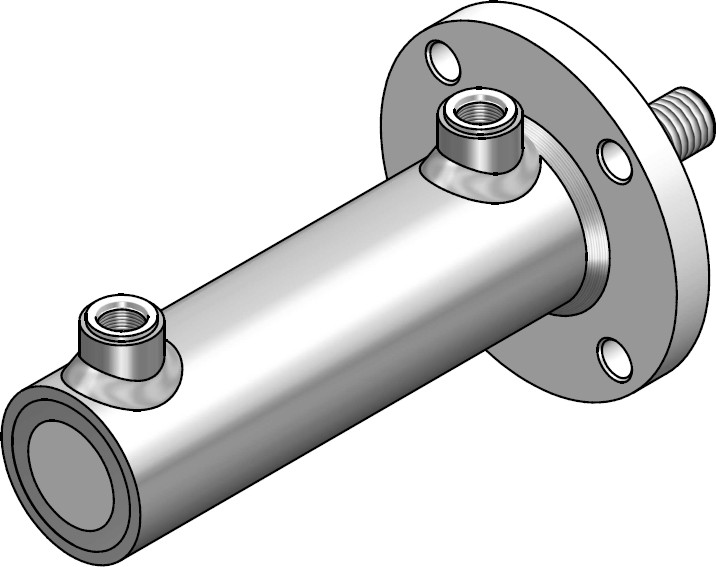

Abbildung ähnlich

DW-95-80-50-100-HMF Doppeltwirkender Zylinder Standard

Artikelnummer: 551085

auf Anfrage

je 1 St

keine Verfügbarkeitsinformationen

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 St
Bestellschritt	1 St

Merkmale

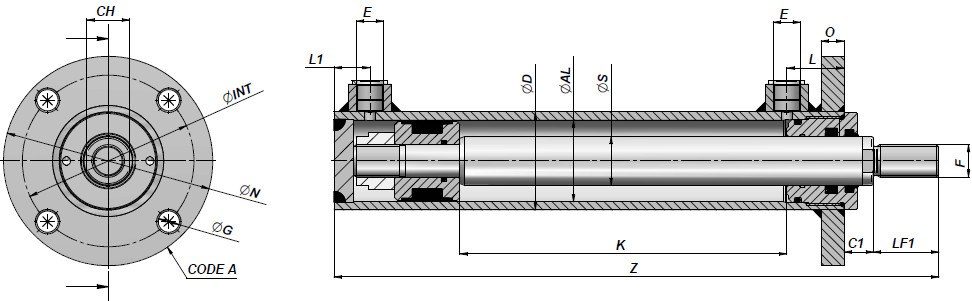

Typ	HMF
Kolbendurchmesser	80 mm
ØS – Kolbenstangendurchmesser	50 mm
K – Hub	100 mm
ØD – Außendurchmesser	95 mm
Z – Einbaulänge	345 mm
E BSP - Ölanschlüsse	1/2"
Temperaturbereich	-25°C + 80°C
Betriebsdruck max.	210 bar
Höchstgeschwindigkeit	0,5 m/s
Material der Kolbenstange	Stahl verchromt (UNI C45 – SAE 1045)
Material Rohr	Stahl (St 52.3 DIN 2393 ISO H9)
Gewicht pro Stück	13.71 kg
C1	25 mm
CH	45 mm
F	M36x2
L	50 mm
L1	40 mm
LF1	70 mm
O	18 mm
ØG	ø 17 x 6
ØINT	149 mm
ØN	181 mm
Code A	CFL0095181

Variante: Doppelwirkende Hydraulikzylinder mit geschweißtem Innenboden, Flansch vorne und Stange mit Gewinde – Typ HMF - Außendurchmesser: 95 - Kolbendurchmesser: 80 - Kolbenstangendurchmesser: 50

	K – Hub	Z – Einbaulänge
551085 DW-95-80-50-100-HMF Doppeltwirkender Zylinder Standard	100 mm	345 mm
551086 DW-95-80-50-200-HMF Doppeltwirkender Zylinder Standard	200 mm	445 mm
551087 DW-95-80-50-300-HMF Doppeltwirkender Zylinder Standard	300 mm	545 mm
551088 DW-95-80-50-400-HMF Doppeltwirkender Zylinder Standard	400 mm	645 mm
551089 DW-95-80-50-500-HMF Doppeltwirkender Zylinder Standard	500 mm	745 mm
