Filtrationsadapter für Hydrauliktankbelüftung

Leider ist in der Praxis immer noch das Nachfüllen von Hydrauliksystemen mit Kannen, Fässern oder Pumpaggregaten über den geöffneten Befüllstutzen üblich. Dies birgt nicht nur die Gefahr, dass das einzufüllende Medium in die Umwelt gelangt, sondern auch Verschmutzungen in den Tank und das System. Letztlich führt dies häufig zu deutlich erhöhtem Verschleiß oder gar einem Totalausfall der Anlage.

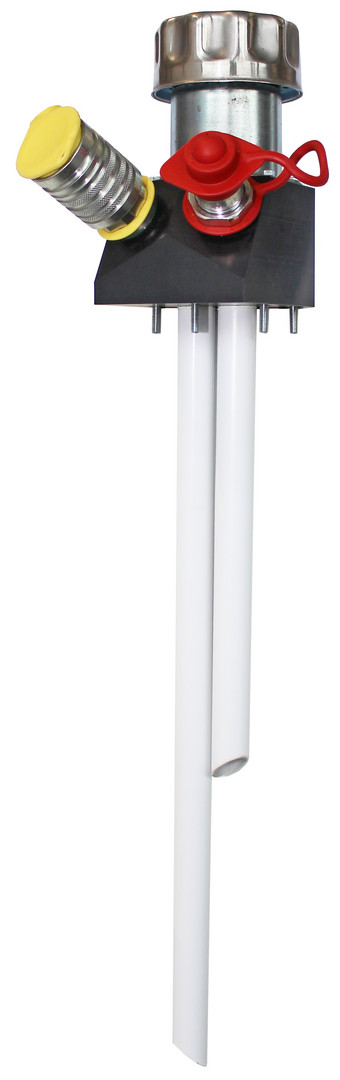

Mit dem Filtrationsadapter für Hydrauliktankbelüftung kann eine Entlüftung, Befüllung, Entnahme und auch die Filtration von Ölen oder vergleichbaren flüssigen Medien sicher, sauber, einfach und zentral realisiert werden. Anwendung findet er an allen mobilen und stationären Hydraulikanlagen, sowie allen vergleichbaren Tank- und Behälteranlagen.

Auch wenn bauartbedingt die Platzverhältnisse in oder an der Maschine relativ beengt sind, ist die Montage ohne einen Maschinenstillstand einfach und unkompliziert. Entgegen der gewohnten Praxis sind keine zusätzlichen Bohrungen am Tank nötig. Die damit notwendige Reinigung des Tanks wird so vermieden. Ein Belüftungs- und Befüllstutzen mit einer Standard-Sechsloch-Flanschbefestigung und dem Anschlussbild nach DIN 24557, Teil 2 (Typ SPB-5) Lochkreis Ø73 mm mit Bohrung M5, kann problemlos mit dem Adapter ergänzt werden.

Der Grundkörper besteht aus öl- und temperaturbeständigen Kunststoff mit einem Entlüftungsdurchgang und je zwei Bohrungen mit 1/2“ Gewinde an der Front- und Bodenseite. Die Frontanschlüsse sind zum Beispiel für Hydraulikkupplungen zum Anschluss von Filteranlagen oder Pumpen gedacht, die bodenseitigen Anschlüsse für Ansaug- und Rücklaufleitungen aus Stahl oder Alu. Die Ansaug- und Rücklaufleitung kann in der Länge unkompliziert und individuell an den jeweiligen Tank angepasst werden. Dabei ist zu beachten, dass die Ansaugleitung bis zum Tankboden führt, während die Rückleitung nur leicht ins Ölniveau eintauchen sollte.
