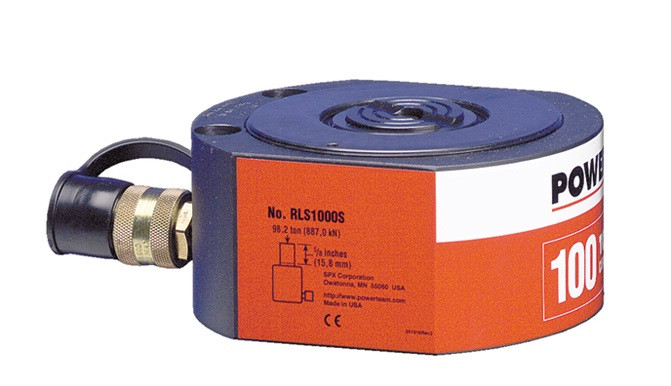

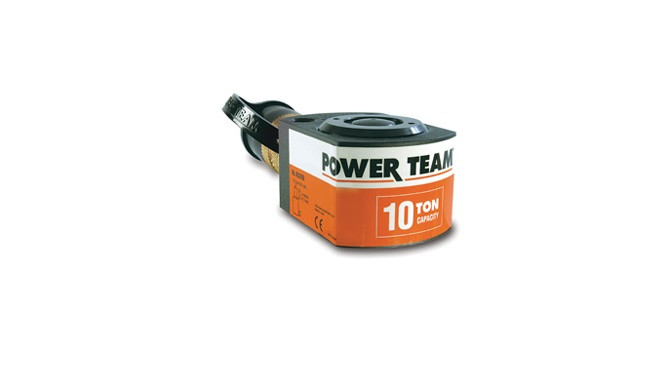

Flachzylinder RLS-Reihe: RLS1000S 100T - 15,9mm Hub

Artikelnummer: 271720

auf Anfrage

je 1 St

keine Verfügbarkeitsinformationen

Mindestbestellmenge	1 St
Bestellschritt	1 St

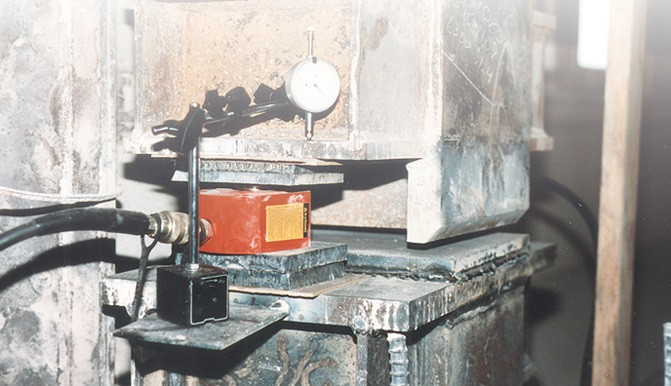

Ideal für den Einsatz in beengten Arbeitsbereichen von 41 bis 101,6 mm Höhe.

Alle Gehäuse, Kolben und Halteringe werden der "Power Tech"- Oberflächenbehandlung zum Schutz vor Korrosion und Abrieb unterzogen (siehe Seite 8).
Das gewölbte Kolbenstangenende (5- bis 30-Tonnen-Zylinder) bzw. das bewegliche Druckstück (50- bis 150-Tonnen-Zylinder) beugt außermittiger Belastung vor.
Die einzigartige kräftige HochleistungsRückholfeder ermöglicht den schnellen Zylinderrückzug.
Alle Zylinder sind mit einer Kupplungshälfte mit 3/8-Zoll-NPTAnschlußgewinde (Nr. 9796) ausgerüstet (Kupplungshälfte des Modells RLS50 ist nicht abgewinkelt). Die Ölanschlüsse sind mit einem 3/8-Zoll-NPTF-Gewinde ausgeführt.
Nach oben abgewinkelte Kupplungen (nicht bei RLS50) schaffen zusätzlichen Spielraum.

Druckkraft nominal (Tonnen)	100 t
Hub	15.9 mm
Ölvolumen	202 cm3
Zylinderinnendurchmesser	127 mm
Nutzbare Kolbenfläche	126.6 cm2
Druck bei Kapazität	702.3 bar
Gewicht pro Stück	13.6 kg
Tonnen bei 700 (bar)	89

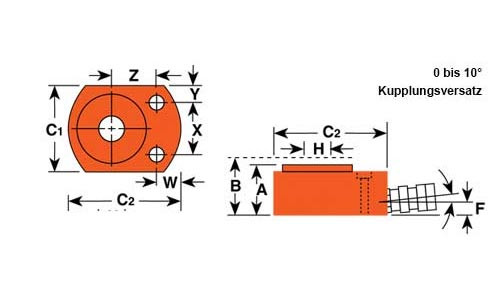

A - Bauhöhe eingefahren	85.7 mm
B - Bauhöhe ausgefahren	101.6 mm
C1 & C2 Außendurchmesser	152,4 x 177,8 mm
F - Boden bis Anschluss	25.4 mm
H - Kolbenstangendurchmesser	63.5 mm
W - Position der Befestigungslöcher	20.6
X - Position der Befestigungslöcher	76.2
Y - Position der Befestigungslöcher	38.1
Z - Position der Befestigungslöcher	71.4
