Abbildung ähnlich

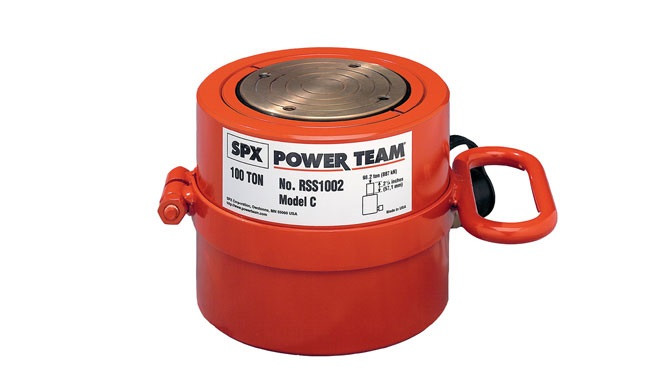

Flachzylinder RLS-Reihe: RSS1002 100T - 57,2mm Hub
271756
auf Anfrage
je
1 St
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Beschreibung
100 Tonnen Kurzhubzylinder RSS-Reihe, Einfachwirkend mit Federrückzug oder doppeltwirkend

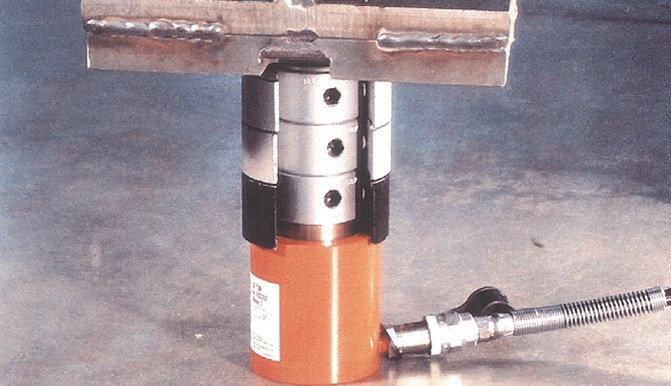

Ideal für den Einsatz in beengten Arbeitsbereichen von 89 bis 290,5 mm Höhe.- Die Kolbenstange und der Führungsring (beide bronzebeschichtet) sind verschleiß- und korrosionsbeständig.
- Niedrige Bauhöhe in eingefahrenem Zustand und schneller Rückzug des Kolbens durch HochleistungsRückholfeder (nicht bei doppeltwirkenden Modellen).
- Um 5° angewinkelte Kupplung (10 bis 50-Tonnen-Zylinder) schafft zusätzlichen Spielraum.
- Rillen im Kolbenstangenende schützen die Last vor Verrutschen.
- Die Zylinder können vollständig unter Volllast ausgefahren werden.
- Die 100- und 250-Tonnen-Zylinder sind mit abnehmbaren Tragegriffen ausgestattet.
Merkmale
| Druckkraft nominal (Tonnen) | 100 t |
| Hub | 57.2 mm |
| Ölvolumen - Druck | 724.9 cm3 |
| Ölvolumen - Zug | – cm3 |
| Zylinderinnendurchmesser | 127 mm |
| Nutzbare Kolbenfläche | 126.6 cm2 |
| UNSPSC | 27121600 |
| Druck bei Kapazität | 702.3 bar |
| Gewicht pro Stück | 21.5 kg |
| Tonnen bei 700 (bar) | 81.1 |
| A - Bauhöhe eingefahren | 139.7 mm |
| B - Bauhöhe ausgefahren | 196.9 mm |
| C - Außendurchmesser | 168.3 mm |
| F - Boden bis Anschluss | 23.8 mm |
| H - Kolbenstangendurchmesser | 111.1 mm |
Varianten
Flachzylinder RLS-Reihe: RSS1002 100T - 57,2mm Hub
|
| Hub | Ölvolumen - Druck | Ölvolumen - Zug |
|---|---|---|
| 57.2 | 724.9 | – |
Flachzylinder RLS-Reihe: RSS1002D 100T - 38,1mm Hub
271757
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 St
| Hub | Ölvolumen - Druck | Ölvolumen - Zug |
|---|---|---|
| 38.1 | 482.2 | 211.6 |
