Abbildung ähnlich

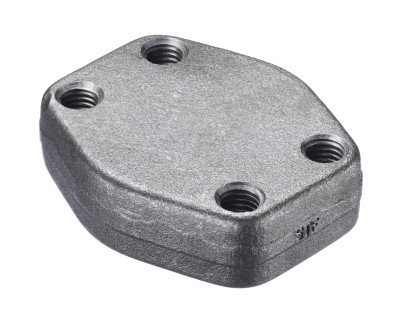

GFC-080 SAE-Verschlussgegenflansch
144972
auf Anfrage
je 1 St
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Merkmale
| Druckreihe | 3000 PSI |
| SAE-Baugröße | 1/2" |
| Art | Verschluss-Gegenflansch |
| Betriebsdruck max. | 350 bar |
| Material | Stahl |
| passende Schrauben | M8 |
| Lochabstand C (groß) | 38,10 mm |
| Lochabstand E (klein) | 17,50 mm |
|
Druckreihe
|
SAE-Baugröße
|
Betriebsdruck max.
|
Lochabstand C (groß)
|
Lochabstand E (klein)
|
|||
|---|---|---|---|---|---|---|---|
|
GFC-080 SAE-Verschlussgegenflansch
|
3.000 PSI
|
1/2"
|
350 bar
|
38,10 mm
|
17,50 mm
|
|
|
GFC-100 SAE-Verschlussgegenflansch
|
3.000 PSI
|
3/4"
|
350 bar
|
47,60 mm
|
22,30 mm
|
|
|
GFC-102 SAE-Verschlussgegenflansch
|
3.000 PSI
|
1"
|
315 bar
|
52,40 mm
|
26,20 mm
|
|
|
GFC-104 SAE-Verschlussgegenflansch
|
3.000 PSI
|
1 1/4"
|
250 bar
|
85,70 mm
|
30,20 mm
|
|
|
GFC-106 SAE-Verschlussgegenflansch
|
3.000 PSI
|
1 1/2"
|
200 bar
|
69,90 mm
|
35,70 mm
|
|
|
GFC-108 SAE-Verschlussgegenflansch
|
3.000 PSI
|
2"
|
200 bar
|
77,80 mm
|
42,90 mm
|
Druckreihe:
3.000 PSI
SAE-Baugröße:
1/2"
Betriebsdruck max.:
350 bar
Lochabstand C (groß):
38,10 mm
Lochabstand E (klein):
17,50 mm
Druckreihe:
3.000 PSI
SAE-Baugröße:
3/4"
Betriebsdruck max.:
350 bar
Lochabstand C (groß):
47,60 mm
Lochabstand E (klein):
22,30 mm
Druckreihe:
3.000 PSI
SAE-Baugröße:
1"
Betriebsdruck max.:
315 bar
Lochabstand C (groß):
52,40 mm
Lochabstand E (klein):
26,20 mm
Druckreihe:
3.000 PSI
SAE-Baugröße:
1 1/4"
Betriebsdruck max.:
250 bar
Lochabstand C (groß):
85,70 mm
Lochabstand E (klein):
30,20 mm
Druckreihe:
3.000 PSI
SAE-Baugröße:
1 1/2"
Betriebsdruck max.:
200 bar
Lochabstand C (groß):
69,90 mm
Lochabstand E (klein):
35,70 mm
Druckreihe:
3.000 PSI
SAE-Baugröße:
2"
Betriebsdruck max.:
200 bar
Lochabstand C (groß):
77,80 mm
Lochabstand E (klein):
42,90 mm
Angaben zur Marke
Walter Stauffenberg GmbH & Co. KG
