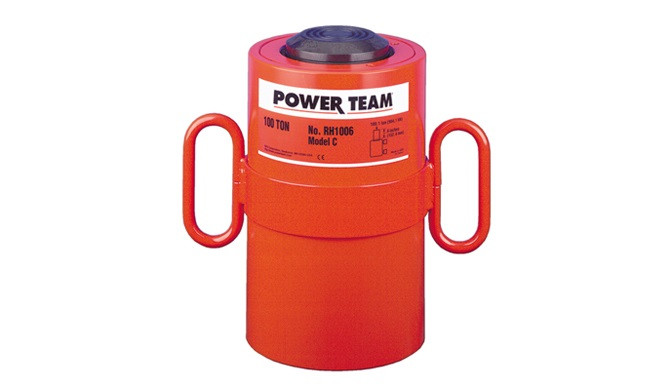

Abbildung ähnlich
Hohlkolbenzylinder RH-Reihe: RH303 30T - 76,2mm Hub
271705
auf Anfrage
je
1 St
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Beschreibung
30 Tonnen Hohlkolbenzylinder RH-Reihe, Doppeltwirkend

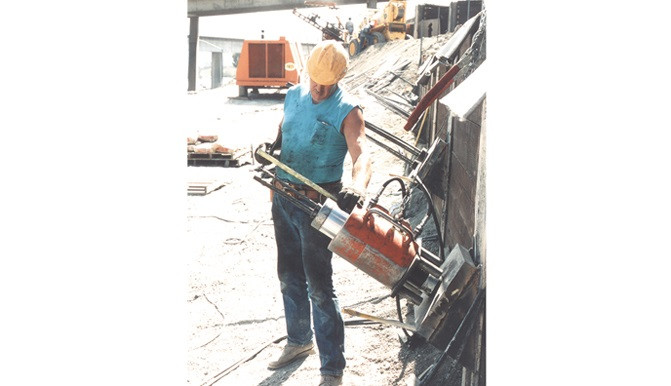

Ideal für Zug- und Spannarbeiten.- Auswechselbare Kolbeneinsätze (siehe Seite 41) ermöglichen eine Vielzahl von Anwendungen.
- 30, 60, 100 Tonnen, doppeltwirkend mit Außengewinde
- Eingebaute Sicherheitsvorrichtung verhindert Überdruck im Rückzugsystem.
- Die beschichtete Kolbenstange ist verschleißbeständig; Spezialdichtungen garantieren eine lange Lebensdauer und Dichtheit.
- Korrosionsbeständiges Führungsrohr mit "Power Tech"- Oberflächenbehandlung (siehe Seite 9).
- Alle Zylinder mit Kupplungshälften mit 3/8-Zoll-NPTAnschlußgewinde (Nr. 9796). Die 60- bis 200-Tonnen-Zylinder sind mit abnehmbaren Tragegriffen ausgerüstet.
Merkmale
| Druckkraft nominal (Tonnen) - Druck | 30 t |
| Druckkraft nominal (Tonnen) - Zug | 15 t |
| Hub | 76.2 mm |
| Ölvolumen - Druck | 289 cm3 |
| Ölvolumen - Zug | 167 cm3 |
| Nutzbare Kolbenfläche - Druck | 38 cm2 |
| UNSPSC | 27121600 |
| Nutzbare Kolbenfläche - Zug | 21.8 cm2 |
| Druck bei Kapazität - Druck | 703.27 bar |
| Gewicht pro Stück | 13.5 kg |
| Druck bei Kapazität - Zug | 611.98 bar |
| Tonnen bei 700 (bar) - Druck | 26.8 |
| Tonnen bei 700 (bar) - Zug | 15.3 |
| Befestigungslöcher und Lochkreis | 3/8-16x3 5/8 mm |
| A - Bauhöhe eingefahren | 179.4 mm |
| B - Bauhöhe ausgefahren | 255.6 mm |
| C - Außendurchmesser | 120.7 mm |
| D - Außengewinde (Zoll) | Ohne |
| E - Länge des Außengewindes | Ohne mm |
| F - Boden bis Anschluss | 25.4 mm |
| G - Zylinderoberfläche Anschluss | 41.3 mm |
| H - Kolbenstangendurchmesser | 63.5 mm |
| N - Mittellochdurchmesser | 32.5 mm |
| O - Gewindegröße des Einsatzes (Zoll) | 2-12 |
Varianten
Hohlkolbenzylinder RH-Reihe: RH303 30T - 76,2mm Hub
|
| Hub | Ölvolumen - Druck | Ölvolumen - Zug | Befestigungslöcher und Lochkreis | Druckkraft nominal (Tonnen) - Zug | Nutzbare Kolbenfläche - Druck | Nutzbare Kolbenfläche - Zug | Druck bei Kapazität - Druck | Druck bei Kapazität - Zug | Tonnen bei 700 (bar) - Druck | Tonnen bei 700 (bar) - Zug |
|---|---|---|---|---|---|---|---|---|---|---|
| 76.2 | 289 | 167 | 3/8-16x3 5/8 | 15 | 38 | 21.8 | 703.27 | 611.98 | 26.8 | 15.3 |
Hohlkolbenzylinder RH-Reihe: RH306D 30T - 152,4mm Hub
271707
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 St
| Hub | Ölvolumen - Druck | Ölvolumen - Zug | Befestigungslöcher und Lochkreis | Druckkraft nominal (Tonnen) - Zug | Nutzbare Kolbenfläche - Druck | Nutzbare Kolbenfläche - Zug | Druck bei Kapazität - Druck | Druck bei Kapazität - Zug | Tonnen bei 700 (bar) - Druck | Tonnen bei 700 (bar) - Zug |
|---|---|---|---|---|---|---|---|---|---|---|
| 152.4 | 580 | 333 | 7/16-20x3 5/8 | 15 | 38 | 21.8 | 703.27 | 611.98 | 26.8 | 15.3 |
Hohlkolbenzylinder RH-Reihe: RH3010 30T - 257,2mm Hub
271703
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 St
| Hub | Ölvolumen - Druck | Ölvolumen - Zug | Befestigungslöcher und Lochkreis | Druckkraft nominal (Tonnen) - Zug | Nutzbare Kolbenfläche - Druck | Nutzbare Kolbenfläche - Zug | Druck bei Kapazität - Druck | Druck bei Kapazität - Zug | Tonnen bei 700 (bar) - Druck | Tonnen bei 700 (bar) - Zug |
|---|---|---|---|---|---|---|---|---|---|---|
| 257.2 | 1082 | 672 | Ohne | 20 | 42.2 | 26.1 | 632.53 | 682.65 | 29.7 | 18.3 |
