Hohlkolbenzylinder RT-Reihe: RT172 17,5T - 50,8mm Hub
271764
auf Anfrage
je
1 St
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Beschreibung

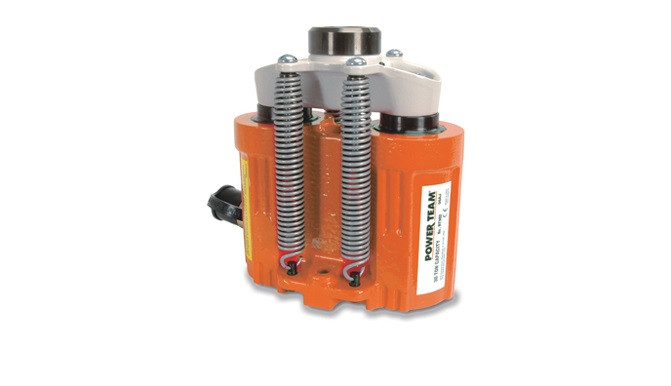

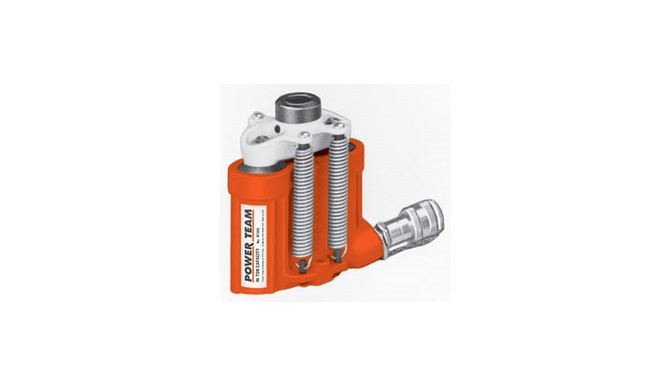

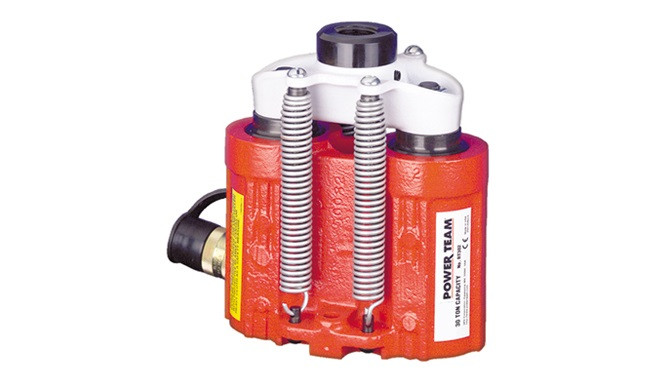

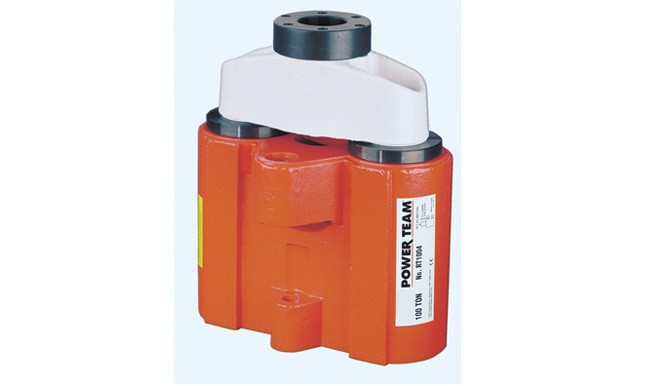

17,5 Tonnen Hohlkolbenzylinder RT-Reihe, Einfachwirkend mit Federrückzug und Doppeltwirkend

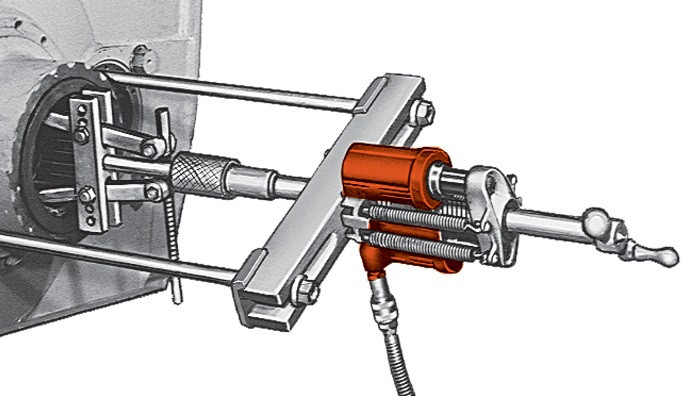

Ideal für Zug- und Pressarbeiten.- Bewährte Konstruktion; seit mehr als 40 Jahren in der Industrie eingesetzt.
- Voll belastbar auch in vollständig ausgefahrenem Zustand.
- Kompakte Abmessungen; ideal für den Einsatz unter räumlich begrenzten Arbeitsbedingungen.
- Einfacher Wechsel von Druckstück mit glatter Bohrung zu Druckstück mit Innengewinde (Siehe Seite 35).
- Alle Kolben werden der "Power Tech"-Oberflächenbehandlung zum Schutz vor Korrosion und Abrieb unterzogen.
Merkmale
| Druckkraft nominal (Tonnen) - Druck | 17.5 t |
| Hub | 50.8 mm |
| Ölvolumen - Druck | 116 cm3 |
| Ölvolumen - Zug | – cm3 |
| Nutzbare Kolbenfläche | 22.8 cm2 |
| UNSPSC | 27121600 |
| Druck bei Kapazität | 683.62 bar |
| Gewicht pro Stück | 6.6 kg |
| Tonnen bei 700 (bar) | 16.2 |
| Befestigungslöcher und Lochkreis | 8.7 mm |

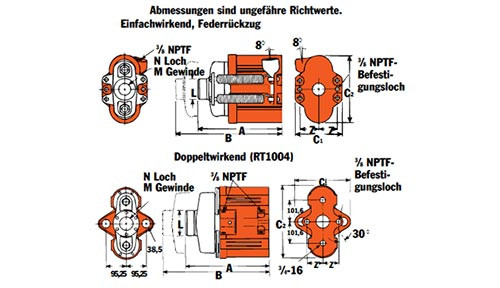

| A - Bauhöhe eingefahren | 174.6 mm |
| B - Bauhöhe ausgefahren | 225.4 mm |
| C1 - Außendurchmesser | 95.3 mm |
| C2 - Außendurchmesser | 146.1 mm |
| L - Durchmesser Druckstück | 44.5 mm |
| M - Druckstückgewinde (Zoll) | 1"–8 |
| N - Mittellochdurchmesser | 26.2 mm |
| Z - Position der Befestigungslöcher | 38.1 |
