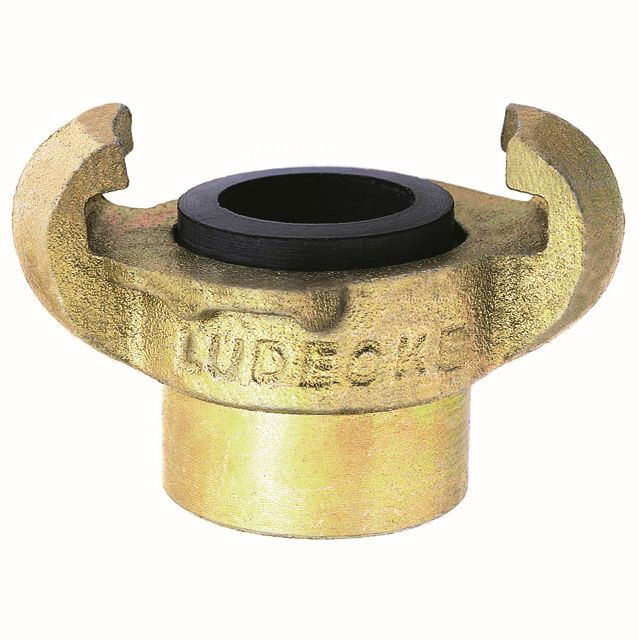

Abbildung ähnlich
KLAUEN-INNENGEWINDEKUPPLUNG G 1/2" IG, DIN 3489
340256
auf Anfrage
je 1 St
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Merkmale
| Temperaturbereich | -40°C bis +95°C |
| Gewindeanschluss | G 1/2 i |
| Durchgang | 19 |
| Ausführung | ohne Sechskant |
| Max Betriebsdruck | PN 10 bar |
| Medium | Luft u.a. |
| Klauenabstand | 42 |
| Werkstoff Klaue | Temperguss verzinkt und gelb passiviert |
| Norm | DIN 3489 |
| Inhaltsmenge | 10 |
| Werkstoff Dichtung | NBR |
| Gewicht pro Stück | 0.18 kg |

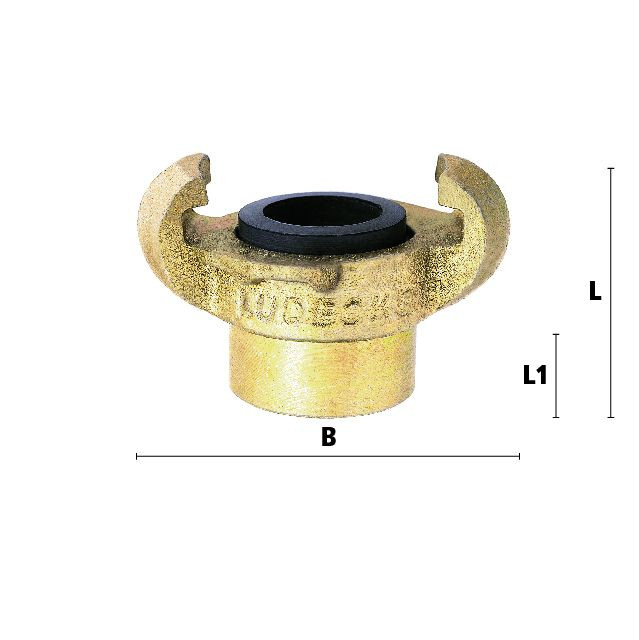

| B | 63 mm |
| L | 41 mm |
| L1 | 14,5 mm |
|
Durchgang
|
Gewindeanschluss
|
L1
|
|||
|---|---|---|---|---|---|
|
KLAUEN-INNENGEWINDEKUPPLUNG G 1/4" IG, DIN 3489
|
11
|
G 1/4 i
|
12 mm
|
|
|
KLAUEN-INNENGEWINDEKUPPLUNG G 3/8" IG, DIN 3489
|
15
|
G 3/8 i
|
12 mm
|
|
|
KLAUEN-INNENGEWINDEKUPPLUNG G 1/2" IG, DIN 3489
|
19
|
G 1/2 i
|
12 mm
|
|
|
KLAUEN-INNENGEWINDEKUPPLUNG G 3/4" IG, DIN 3489
|
20
|
G 3/4 i
|
14,5 mm
|
|
|
KLAUEN-INNENGEWINDEKUPPLUNG G 1" IG, DIN 3489
|
20
|
G 1 i
|
18 mm
|
|
|
KLAUEN-INNENGEWINDEKUPPLUNG G 1 1/4" IG, DIN 3489
|
20
|
G 1 1/4 i
|
18 mm
|
Durchgang:
11
Gewindeanschluss:
G 1/4 i
L1:
12 mm
Durchgang:
15
Gewindeanschluss:
G 3/8 i
L1:
12 mm
Durchgang:
19
Gewindeanschluss:
G 1/2 i
L1:
12 mm
Durchgang:
20
Gewindeanschluss:
G 3/4 i
L1:
14,5 mm
Durchgang:
20
Gewindeanschluss:
G 1 i
L1:
18 mm
Durchgang:
20
Gewindeanschluss:
G 1 1/4 i
L1:
18 mm
Angaben zur Marke
Lüdecke GmbH
