Abbildung ähnlich

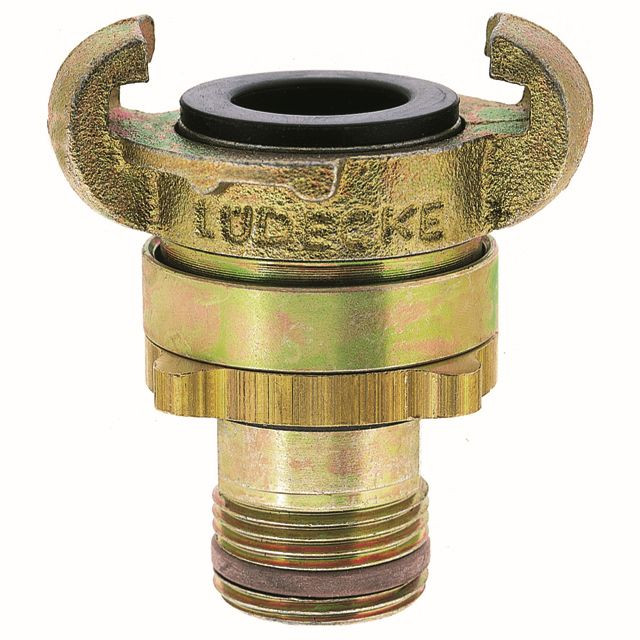

MODY-AUSSENGEWINDEKUPPLUNG G 1" NPT AG, DIN 3238
340314
auf Anfrage
je 1 St
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Merkmale
| Temperaturbereich | -40°C bis +95°C |
| Gewindeanschluss | NPT 1 a |
| SW | 36 |
| Durchgang | 17 |
| Ausführung | mit LÜDSY-Dichtsystem |
| Max Betriebsdruck | PN 16 bar |
| Medium | Luft u.a. |
| Klauenabstand | 42 |
| Werkstoff Klaue | Temperguss verzinkt und gelb passiviert |
| Werkstoff Gewindeanschluss | Stahl verzinkt und gelb passiviert |
| Werkstoff Feststellmutter | Messing MS 58 |
| Norm | DIN 3238 |
| Inhaltsmenge | 5 |
| Werkstoff Dichtung | NBR |
| Gewicht pro Stück | 0.4 kg |

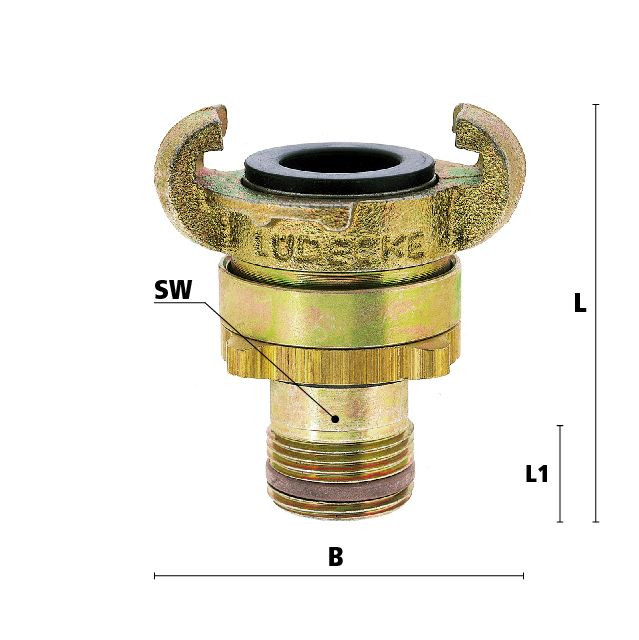

| B | 63 mm |
| L | 83 mm |
| L1 | 19 mm |
|
Durchgang
|
Gewindeanschluss
|
L1
|
|||
|---|---|---|---|---|---|
|
MODY-AUSSENGEWINDEKUPPLUNG G 3/8" AG, DIN 3238
|
10
|
G 3/8 a
|
13 mm
|
|
|
MODY-AUSSENGEWINDEKUPPLUNG G 1/2" AG, DIN 3238
|
13
|
G 1/2 a
|
14 mm
|
|
|
MODY-AUSSENGEWINDEKUPPLUNG G 3/4" AG, DIN 3238
|
17
|
G 3/4 a
|
15 mm
|
|
|
MODY-AUSSENGEWINDEKUPPLUNG G 1" AG, DIN 3238
|
17
|
R 1 a
|
18 mm
|
|
|
MODY-AUSSENGEWINDEKUPPLUNG G 3/4" NPT AG, DIN 3238
|
17
|
NPT 3/4 a
|
18 mm
|
|
|
MODY-AUSSENGEWINDEKUPPLUNG G 1" NPT AG, DIN 3238
|
17
|
NPT 1 a
|
19 mm
|
Durchgang:
10
Gewindeanschluss:
G 3/8 a
L1:
13 mm
Durchgang:
13
Gewindeanschluss:
G 1/2 a
L1:
14 mm
Durchgang:
17
Gewindeanschluss:
G 3/4 a
L1:
15 mm
Durchgang:
17
Gewindeanschluss:
NPT 3/4 a
L1:
18 mm
Durchgang:
17
Gewindeanschluss:
NPT 1 a
L1:
19 mm
Angaben zur Marke
Lüdecke GmbH
