Abbildung ähnlich

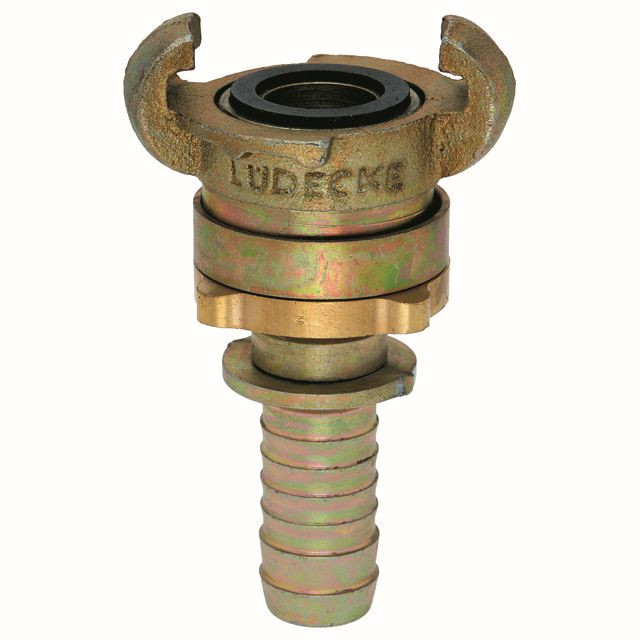

MODY KLAUEN-SCHLAUCHKUPPLUNG SLW 15 MM=5/8",SICH.BUND,DIN3238
340289
auf Anfrage
je 1 St
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Merkmale
| Temperaturbereich | -40°C bis +95°C |
| Schlauchanschluss | SLW 15 |
| Durchgang | 11 |
| Ausführung | mit Sicherungsbund |
| Durchmesser Sicherungsbund | 27 |
| Max Betriebsdruck | PN 16 bar |
| Medium | Luft u.a. |
| Klauenabstand | 42 |
| Werkstoff Klaue | Temperguss verzinkt und gelb passiviert |
| WerkstoffSchlauchtülle | Stahl verzinkt und gelb passiviert |
| Werkstoff Feststellmutter | Messing MS 58 |
| Norm | DIN 3238 |
| Inhaltsmenge | 5 |
| Werkstoff Dichtung | NBR |
| Gewindeanschluss | SLW 15 |
| Gewicht pro Stück | 0.343 kg |

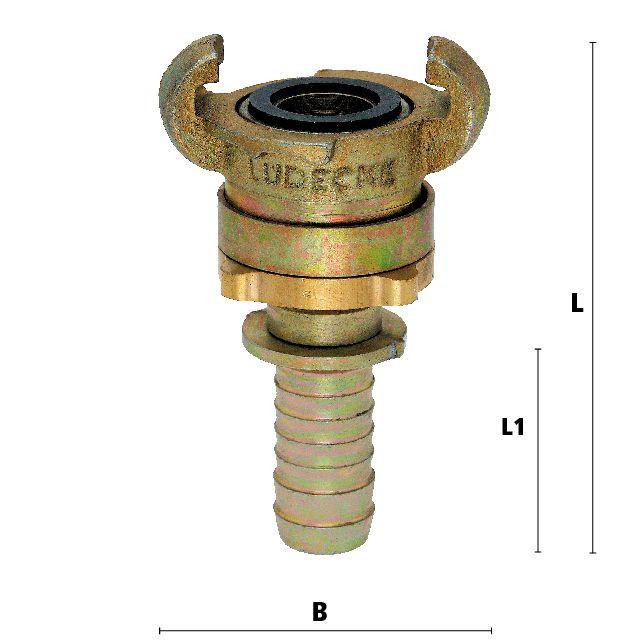

| B | 63 mm |
| L | 112 mm |
| L1 | 41 mm |
|
Durchgang
|
Durchmesser Sicherungsbund
|
Gewindeanschluss
|
Schlauchanschluss
|
L1
|
|||
|---|---|---|---|---|---|---|---|
|
MODY KLAUEN-SCHLAUCHKUPPLUNG SLW 10 MM=3/8",SICH.BUND,DIN3238
|
6,5
|
21
|
SLW 10
|
SLW 10
|
41 mm
|
|
|
MODY KLAUEN-SCHLAUCHKUPPLUNG SLW 13 MM=1/2",SICH.BUND,DIN3238
|
10
|
24
|
SLW 13
|
SLW 13
|
41 mm
|
|
|
MODY KLAUEN-SCHLAUCHKUPPLUNG SLW 15 MM=5/8",SICH.BUND,DIN3238
|
11
|
27
|
SLW 15
|
SLW 15
|
41 mm
|
|
|
MODY KLAUEN-SCHLAUCHKUPPLUNG SLW 19 MM=3/4",SICH.BUND,DIN3238
|
15
|
32
|
SLW 19
|
SLW 19
|
40,5 mm
|
|
|
MODY KLAUEN-SCHLAUCHKUPPLUNG SLW 25MM=1",SICH.BUND,DIN 3238
|
18
|
39
|
SLW 25
|
SLW 25
|
40,5 mm
|
Durchgang:
6,5
Durchmesser Sicherungsbund:
21
Gewindeanschluss:
SLW 10
Schlauchanschluss:
SLW 10
L1:
41 mm
Durchgang:
10
Durchmesser Sicherungsbund:
24
Gewindeanschluss:
SLW 13
Schlauchanschluss:
SLW 13
L1:
41 mm
Durchgang:
11
Durchmesser Sicherungsbund:
27
Gewindeanschluss:
SLW 15
Schlauchanschluss:
SLW 15
L1:
41 mm
Durchgang:
15
Durchmesser Sicherungsbund:
32
Gewindeanschluss:
SLW 19
Schlauchanschluss:
SLW 19
L1:
40,5 mm
Durchgang:
18
Durchmesser Sicherungsbund:
39
Gewindeanschluss:
SLW 25
Schlauchanschluss:
SLW 25
L1:
40,5 mm
Angaben zur Marke
Lüdecke GmbH
