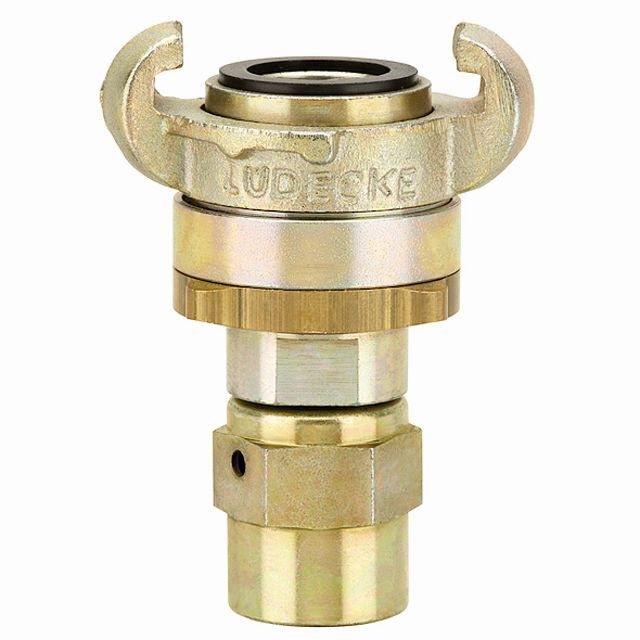

Artikelbild

Abbildung ähnlich

MODY-KLAUENSCHLAUCHKUPPLUNG SLW 1" = 25 X 7 MM, DIN 3238

Artikelnummer: 340302

auf Anfrage

je 1 St

keine Verfügbarkeitsinformationen

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 St
Bestellschritt	1 St

Merkmale

Temperaturbereich	-40°C bis +95°C
Schlauchanschluss	Schlauch 25x7

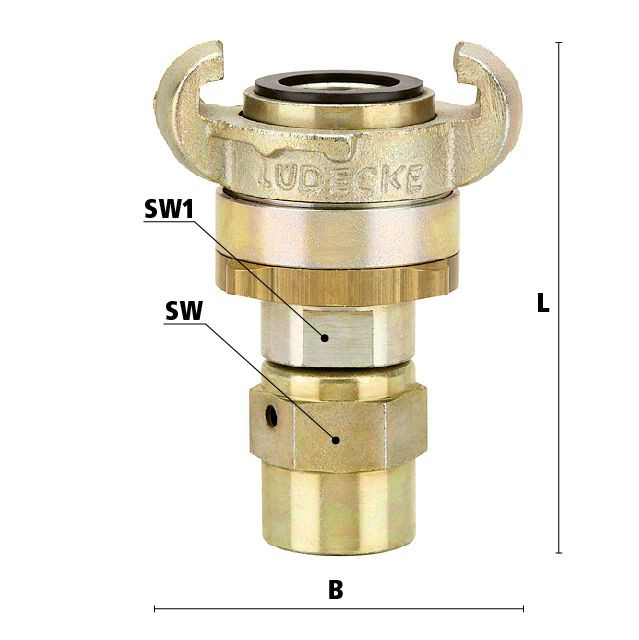

SW	46
SW1	24
Durchgang	22
Ausführung	zweiteilig verschraubt
Werkstoff Schraubhülse	Stahl verzinkt + gelb passiviert
Max Betriebsdruck	PN 16 bar
Medium	Luft u.a.
Klauenabstand	42
Werkstoff Dichtung	Perbunan
Werkstoff Klaue	Temperguss verzinkt und gelb passiviert
Werkstoff Feststellmutter	Messing MS 58
Norm	DIN 3238
Inhaltsmenge	1
Gewicht pro Stück	0.52 kg
B	63 mm
L	105 mm

Variante: MODY-Sicherheits-Schlauchkupplungen mit Hülsenverschraubung (in Anlehnung an DIN EN 14 424)

Lüdecke GmbH

Lüdecke GmbH

		Durchgang	Gewindeanschluss	Inhaltsmenge	Schlauchanschluss	Werkstoff Dichtung
	340296 MODY-KLAUENSCHLAUCHKUPPLUNG SLW 1/2" = 13 X 3 MM, DIN 3238	11	Schlauch 13x3	5	Schlauch 13x3	NBR
	340297 MODY-KLAUENSCHLAUCHKUPPLUNG SLW 1/2" = 13 X 5 MM, DIN 3238	11	Schlauch 13x5	5	Schlauch 13x5	NBR
	340298 MODY-KLAUENSCHLAUCHKUPPLUNG SLW 5/8" = 15 X 5 MM, DIN 3238	13	Schlauch 15x5	5	Schlauch 15x5	NBR
	340299 MODY-KLAUENSCHLAUCHKUPPLUNG SLW 3/4" = 19 X 5 MM, DIN 3238	16	Schlauch 19x5	5	Schlauch 19x5	NBR
	340300 MODY-KLAUENSCHLAUCHKUPPLUNG SLW 3/4" = 19 X 6 MM, DIN 3238	16	Schlauch 19x6	5	Schlauch 19x6	NBR
	340301 MODY-KLAUENSCHLAUCHKUPPLUNG SLW 1" = 25 X 5 MM, DIN 3238	22	Schlauch 25x5	5	Schlauch 25x5	NBR

340296

MODY-KLAUENSCHLAUCHKUPPLUNG SLW 1/2" = 13 X 3 MM, DIN 3238

Durchgang:

11

Gewindeanschluss:

Schlauch 13x3

Inhaltsmenge:

5

Schlauchanschluss:

Schlauch 13x3

Werkstoff Dichtung:

NBR

340297

MODY-KLAUENSCHLAUCHKUPPLUNG SLW 1/2" = 13 X 5 MM, DIN 3238

Durchgang:

11

Gewindeanschluss:

Schlauch 13x5

Inhaltsmenge:

5

Schlauchanschluss:

Schlauch 13x5

Werkstoff Dichtung:

NBR

340298

MODY-KLAUENSCHLAUCHKUPPLUNG SLW 5/8" = 15 X 5 MM, DIN 3238

Durchgang:

13

Gewindeanschluss:

Schlauch 15x5

Inhaltsmenge:

5

Schlauchanschluss:

Schlauch 15x5

Werkstoff Dichtung:

NBR

340299

MODY-KLAUENSCHLAUCHKUPPLUNG SLW 3/4" = 19 X 5 MM, DIN 3238

Durchgang:

16

Gewindeanschluss:

Schlauch 19x5

Inhaltsmenge:

5

Schlauchanschluss:

Schlauch 19x5

Werkstoff Dichtung:

NBR

340300

MODY-KLAUENSCHLAUCHKUPPLUNG SLW 3/4" = 19 X 6 MM, DIN 3238

Durchgang:

16

Gewindeanschluss:

Schlauch 19x6

Inhaltsmenge:

5

Schlauchanschluss:

Schlauch 19x6

Werkstoff Dichtung:

NBR

340301

MODY-KLAUENSCHLAUCHKUPPLUNG SLW 1" = 25 X 5 MM, DIN 3238

Durchgang:

22

Gewindeanschluss:

Schlauch 25x5

Inhaltsmenge:

5

Schlauchanschluss:

Schlauch 25x5

Werkstoff Dichtung:

NBR
