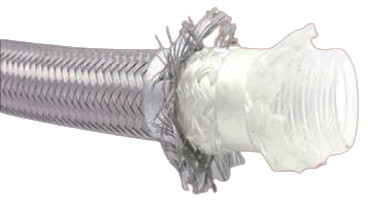

Abbildung ähnlich
PFA-DN32 Parallelgewellter PFA-Schlauch mit Glas-
388020
auf Anfrage
je 1 m
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 m |
| Bestellschritt | 1 m |
Beschreibung
PFA Schlauch – transparent
Seele: Wellrohr aus PFA-Fluorkunststoff, transparent, parallelgewellt
Einlage: )Glasfaserzwirn (Festigkeitsträger, Hitzeschutz)
Oberdecke: Geflecht aus 1.4301
Temperaturbereich:-50 bis +200°C
Empfohlene Medien:Chemische Beständigkeit bei nahezu allen Chemikalien, außer Alkalimetallen und einigen Halogenen bei höheren Drück Drücken und Termperaturen. Chemische Beständigkeit bei nahezu allen Chemikalien, außer Alkalimetallen und einigen Halogenen bei höheren en und Termperaturen.
Eigenschaften:Antiadhäsiv, einfache Reinigung. Gute mechanische Eigenschaften, sowie keine Alterung und sehr gute UV UV-Beständigkeit sowie geringer Reibungswiderstand und damit geringer Druckverlust
Merkmale
| Betriebsdruck max. | 20 bar |
| Biegeradius | 120 mm |
| Innendurchmesser | 32,3 ± 1,0 mm |
| Außendurchmesser | 40,5 ± 1,0 mm |
| DN | 32 |
| Berstdruck | 80 bar |
| Gewicht pro Stück | 0.9 kg |
|
Betriebsdruck max.
|
Biegeradius
|
Innendurchmesser
|
Außendurchmesser
|
Berstdruck
|
|||
|---|---|---|---|---|---|---|---|
|
PFA-DN06 Parallelgewellter PFA-Schlauch mit Glas-
|
90 bar
|
30 mm
|
6,7 ± 0,3 mm
|
11,0 ± 0,4 mm
|
360 bar
|
|
|
PFA-DN08 Parallelgewellter PFA-Schlauch mit Glas-
|
70 bar
|
40 mm
|
8,2 ± 0,3 mm
|
14,0 ± 0,4 mm
|
280 bar
|
|
|
PFA-DN10 Parallelgewellter PFA-Schlauch mit Glas-
|
65 bar
|
50 mm
|
9,8 ± 0,3 mm
|
15,2 ± 0,5 mm
|
260 bar
|
|
|
PFA-DN12 Parallelgewellter PFA-Schlauch mit Glas-
|
60 bar
|
60 mm
|
12,3 ± 0,4 mm
|
18,2 ± 0,5 mm
|
240 bar
|
|
|
PFA-DN13 Parallelgewellter PFA-Schlauch mit Glas-
|
60 bar
|
60 mm
|
13,6 ± 0,4 mm
|
20,1 ± 0,6 mm
|
240 bar
|
|
|
PFA-DN17 Paralellgewellter PFA-Schlauch mit Glas-
|
50 bar
|
65 mm
|
16,5 ± 0,5 mm
|
23,5 ± 0,6 mm
|
200 bar
|
Betriebsdruck max.:
90 bar
Biegeradius:
30 mm
Innendurchmesser:
6,7 ± 0,3 mm
Außendurchmesser:
11,0 ± 0,4 mm
Berstdruck:
360 bar
Betriebsdruck max.:
70 bar
Biegeradius:
40 mm
Innendurchmesser:
8,2 ± 0,3 mm
Außendurchmesser:
14,0 ± 0,4 mm
Berstdruck:
280 bar
Betriebsdruck max.:
65 bar
Biegeradius:
50 mm
Innendurchmesser:
9,8 ± 0,3 mm
Außendurchmesser:
15,2 ± 0,5 mm
Berstdruck:
260 bar
Betriebsdruck max.:
60 bar
Biegeradius:
60 mm
Innendurchmesser:
12,3 ± 0,4 mm
Außendurchmesser:
18,2 ± 0,5 mm
Berstdruck:
240 bar
Betriebsdruck max.:
60 bar
Biegeradius:
60 mm
Innendurchmesser:
13,6 ± 0,4 mm
Außendurchmesser:
20,1 ± 0,6 mm
Berstdruck:
240 bar
Betriebsdruck max.:
50 bar
Biegeradius:
65 mm
Innendurchmesser:
16,5 ± 0,5 mm
Außendurchmesser:
23,5 ± 0,6 mm
Berstdruck:
200 bar
