Abbildung ähnlich
Saugschlauch DN 40 (1 1/2") Typ GH180-24 Saugschlauch *Meterware*
283122
auf Anfrage
je 1 m
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 m |
| Bestellschritt | 1 m |
Beschreibung
Saugschlauch GH180
Temperaturbereich: -40°C bis + 100°C
Seele: synthetischer Gummi

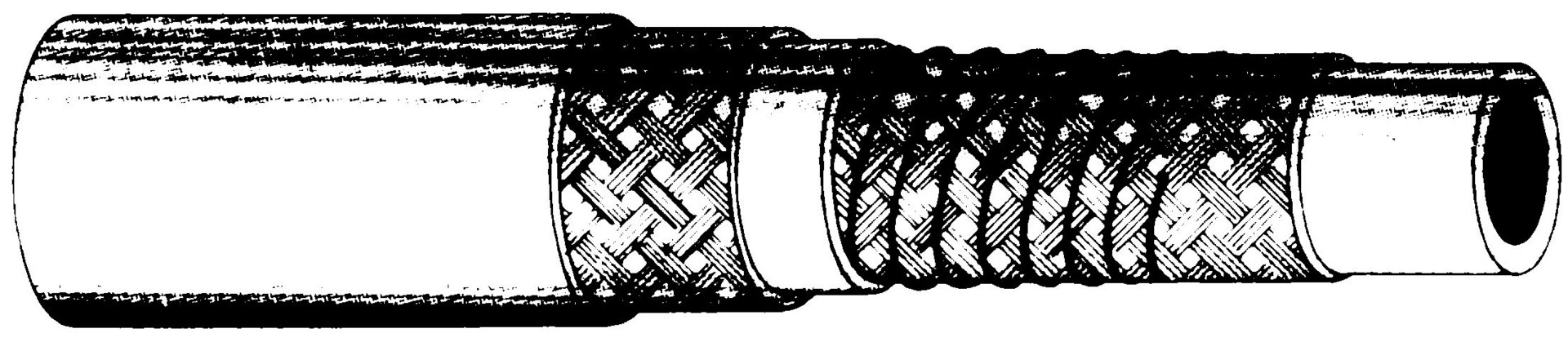

Druckträger: eine Drahtspirale zwischen je einem inneren und einem äußeren Textilgeflecht
Decke: synthetischer Gummi
Empfohlene Medien: Heiz- und Schmieröle, Luft, Benzin und Wasser. Typenzertifizierung DIN 5510
Merkmale
| Typ | GH180 |
| Betriebsdruck max. | 10 bar |
| Druckträger | 2 x Textil / 1 x Stahl |
| Farbe | Schwarz |
| Einlagen | 3 |
| Biegeradius | 65 mm |
| Innendurchmesser | 38.0 mm |
| Außendurchmesser | 49.0 mm |
| Berstdruck | 40 bar |
| Schlauchanzahl | 1 |
|
Betriebsdruck max.
|
Biegeradius
|
Innendurchmesser
|
Außendurchmesser
|
Berstdruck
|
|||
|---|---|---|---|---|---|---|---|
|
Saugschlauch DN 20 (3/4") Typ GH180-12 Saugschlauch *Meterware*
|
21 bar
|
40 mm
|
19 mm
|
29.0 mm
|
84 bar
|
|
|
Saugschlauch DN 25 (1") Typ GH180-16 Saugschlauch *Meterware*
|
17 bar
|
45 mm
|
25.4 mm
|
35.0 mm
|
68 bar
|
|
|
Saugschlauch DN 32 (1 1/4") Typ GH180-20 Saugschlauch *Meterware*
|
14 bar
|
60 mm
|
32.0 mm
|
42.0 mm
|
56 bar
|
|
|
Saugschlauch DN 40 (1 1/2") Typ GH180-24 Saugschlauch *Meterware*
|
10 bar
|
65 mm
|
38.0 mm
|
49.0 mm
|
40 bar
|
|
|
Saugschlauch DN 63 (2 3/8") Typ GH180-40 Saugschlauch *Meterware*
|
4 bar
|
140 mm
|
63.0 mm
|
75.5 mm
|
16 bar
|
Betriebsdruck max.:
21 bar
Biegeradius:
40 mm
Innendurchmesser:
19 mm
Außendurchmesser:
29.0 mm
Berstdruck:
84 bar
Betriebsdruck max.:
17 bar
Biegeradius:
45 mm
Innendurchmesser:
25.4 mm
Außendurchmesser:
35.0 mm
Berstdruck:
68 bar
Betriebsdruck max.:
14 bar
Biegeradius:
60 mm
Innendurchmesser:
32.0 mm
Außendurchmesser:
42.0 mm
Berstdruck:
56 bar
Betriebsdruck max.:
10 bar
Biegeradius:
65 mm
Innendurchmesser:
38.0 mm
Außendurchmesser:
49.0 mm
Berstdruck:
40 bar
Betriebsdruck max.:
4 bar
Biegeradius:
140 mm
Innendurchmesser:
63.0 mm
Außendurchmesser:
75.5 mm
Berstdruck:
16 bar
