Dieser Artikel ist der Nachfolgeartikel von Artikel:
Artikelnummer:
248538
Abbildung ähnlich
Shieldmaster/42 DN 10 (3/8") Manuli Schlauch *Meterware*
382050
auf Anfrage
je 1 m
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 m |
| Bestellschritt | 1 m |
Beschreibung

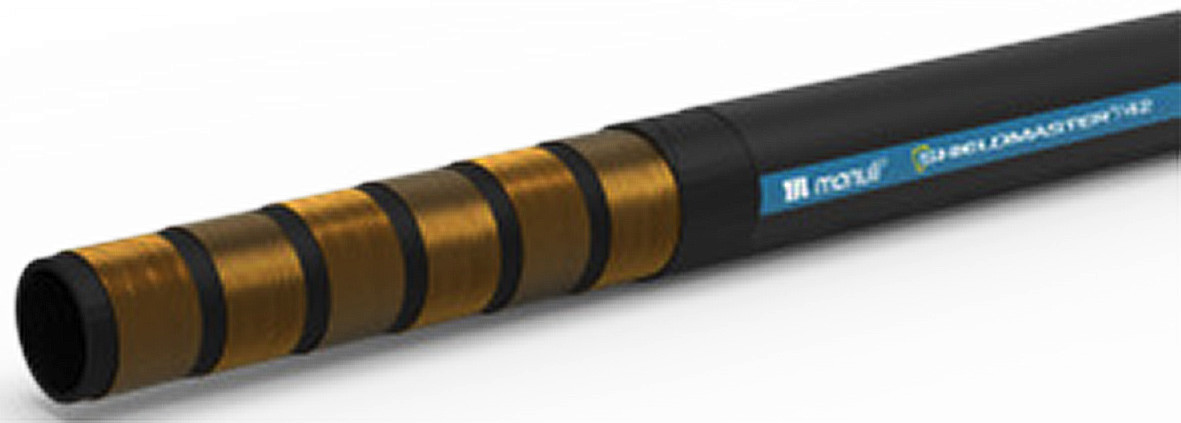

Shieldmaster/42 ® Manuli
Temperaturbereich: Dauerbetrieb - 46°C bis + 100°C
Seele:Ölbeständiger synthetischer Gummi
Druckträger: Vier hochzugfeste Drahtgeflechteinlage
Decke:SHIELD: Zweischicht-Kompositdecke mit herausragender Abriebs- und Ozonbeständigkeit
Empfohlene Medien:Mineralöle, Pflanzenöle , und Öle auf synthetischer Ester Basis (bis 100°C / 212°F), Glykole und Polyglykole, Mineralöle in wässriger Emulsion, Wasser
Merkmale
| Nennweite | 10 mm |
| Betriebsdruck max. | 420 bar |
| Biegeradius | 100 mm |
| Innendurchmesser | 9.5 mm |
| Außendurchmesser | 20,0 mm |
| Berstdruck | 1680 bar |
|
Biegeradius
|
Innendurchmesser
|
Außendurchmesser
|
|||
|---|---|---|---|---|---|
|
Shieldmaster/42 DN 12 (1/2") Manuli Schlauch *Meterware*
|
120 mm
|
12.7 mm
|
22.7 mm
|
|
|
Shieldmaster/42 DN 10 (3/8") Manuli Schlauch *Meterware*
|
100 mm
|
9.5 mm
|
20,0 mm
|
|
|
Shieldmaster/42 DN 19 (3/4") Manuli Schlauch *Meterware*
|
150 mm
|
19 mm
|
30,2 mm
|
|
|
Shieldmaster/42 DN 25 (1") Manuli Schlauch *Meterware*
|
210 mm
|
25.4 mm
|
37,5 mm
|
|
|
Shieldmaster/42 DN 32 (1 1/4") Manuli Schlauch *Meterware*
|
260 mm
|
31.8 mm
|
49.5 mm
|
|
|
Shieldmaster/42 DN 16 (5/8") Manuli Schlauch *Meterware*
|
140 mm
|
16 mm
|
27 mm
|
Biegeradius:
120 mm
Innendurchmesser:
12.7 mm
Außendurchmesser:
22.7 mm
Biegeradius:
100 mm
Innendurchmesser:
9.5 mm
Außendurchmesser:
20,0 mm
Biegeradius:
150 mm
Innendurchmesser:
19 mm
Außendurchmesser:
30,2 mm
Biegeradius:
210 mm
Innendurchmesser:
25.4 mm
Außendurchmesser:
37,5 mm
Biegeradius:
260 mm
Innendurchmesser:
31.8 mm
Außendurchmesser:
49.5 mm
Biegeradius:
140 mm
Innendurchmesser:
16 mm
Außendurchmesser:
27 mm
