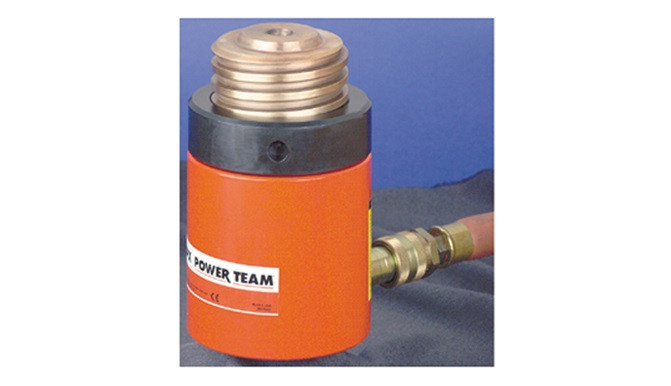

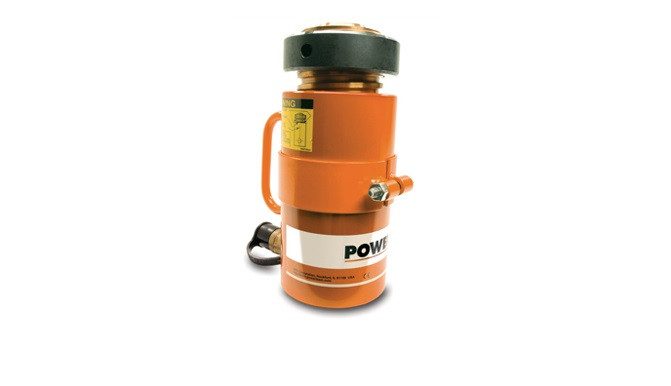

Abbildung ähnlich
Stahlzylinder R....L-Reihe: R4306L 430T - 152,4mm Hub
271610
auf Anfrage
je 1 St
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Beschreibung
430 Tonnen Stahlzylinder R....L-Reihe, Einfachwirkend, Lastrückzug

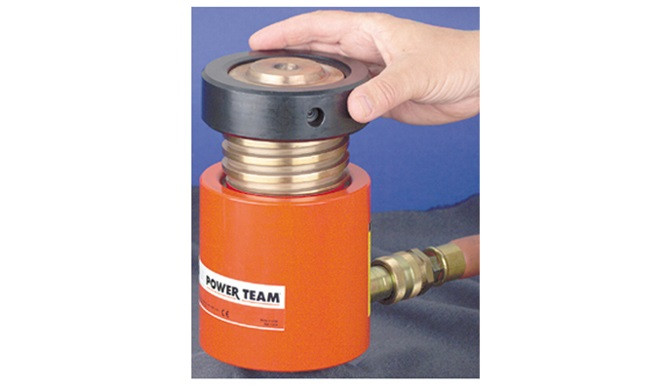

Feststellring hält die Last mechanisch.- Halten die Last über einen längeren Zeitraum ohne hydraulischen Druck.
- Eine Farbmarkierung zeigt an, wann der maximale Hub erreicht ist; eine Abspritzbohrung verhindert zu weites Ausfahren des Kolbens.
- Alle Zylinder mit Bronze beschichtetem Kolben zum Schutz vor Korrosion und Abrieb.
Merkmale
| Druckkraft nominal (Tonnen) | 430 t |
| Hub | 152.4 mm |
| Ölvolumen | 8520 cm3 |
| Zylinderinnendurchmesser | 266.7 mm |
| Nutzbare Kolbenfläche | 558.5 cm2 |
| Druck bei Kapazität | 684.79 bar |
| Gewicht pro Stück | 392.2 kg |
| Tonnen bei 700 (bar) | 392.7 |
| A - Bauhöhe eingefahren | 435 mm |
| B - Bauhöhe ausgefahren | 587.4 mm |
| C - Außendurchmesser | 330.2 mm |
| F - Boden bis Anschluss | 63.5 mm |
| H - Kolbenstangendurchmesser | 266.7 mm |
| K - Kolbenstangenüberstand | 3.2 mm |
| T - Mutterndicke | 69.9 mm |
|
Hub
|
Ölvolumen
|
|||
|---|---|---|---|---|
|
Stahlzylinder R....L-Reihe: R4302L 430T - 50,8mm Hub
|
50,8 mm
|
2.840 cm3
|
|
|
Stahlzylinder R....L-Reihe: R4306L 430T - 152,4mm Hub
|
152,4 mm
|
8.520 cm3
|
|
|
Stahlzylinder R....L-Reihe: R43010L 430T - 254mm Hub
|
254 mm
|
14.201 cm3
|
