Abbildung ähnlich

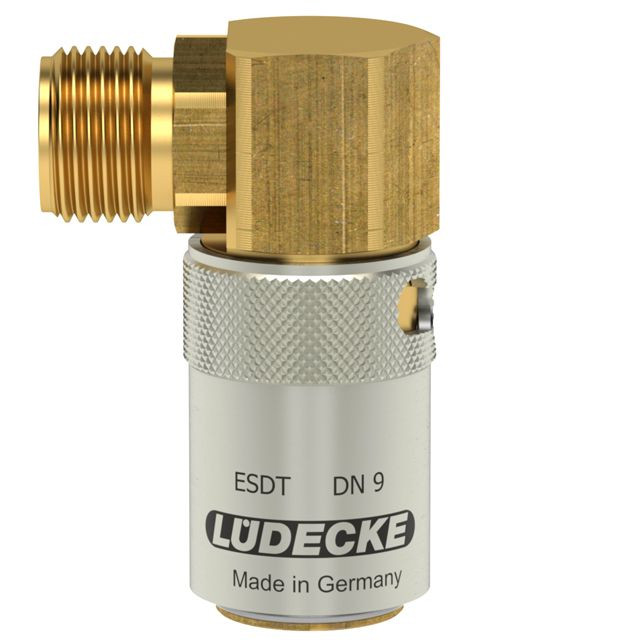

TEMP SECURE-KUPPLUNG O. VENTIL DN9, M 16x1,5 AG, MS 2.0401, 90°

Artikelnummer: 340013

auf Anfrage

je 1 St

keine Verfügbarkeitsinformationen

Mindestbestellmenge	1 St
Bestellschritt	1 St

Nennweite	9 mm
Temperaturbereich	+20°C bis +220°C
Gewindeanschluss	M 16x1,5 a

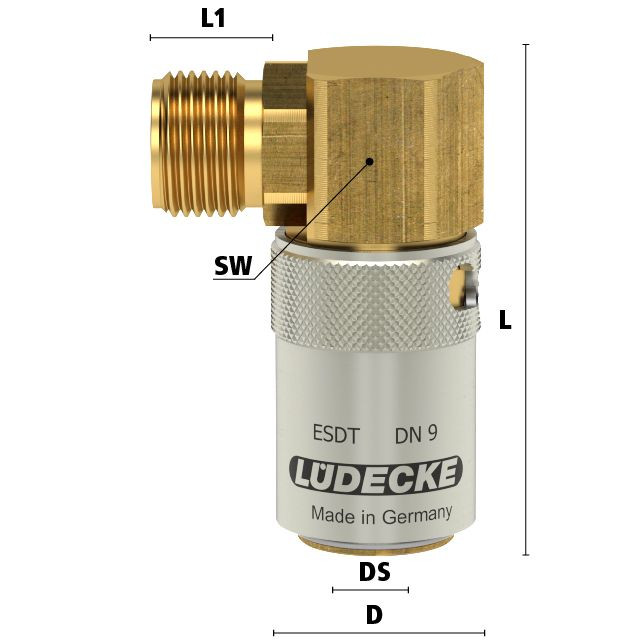

SW	22
d	24 mm
DS	13,5
Durchgang	9
Max Betriebsdruck	PN 15 bar
Bedienung	Einhand
Ventilart	freier Durchgang
Medium	Temperiermedien
Werkstoff Anschlussstück	Messing MS 58
Werkstoff Entriegelungshülse	Sondermessing vernickelt
Werkstoff Ventilkörper	Messing MS 58
Werkstoff Feder(n)	Edelstahl 1.4310
Werkstoff Sprengring(e)	Edelstahl 1.4310
Werkstoff Kugel(n)	Edelstahl 1.4034
Inhaltsmenge	5
Werkstoff Dichtung	Hochleistungs-FKM
Gewicht pro Stück	0.143 kg
L	57 mm
L1	12,5 mm

Variante: Temperier-Schnellverschlusskupplung – Serie ESDT DN 9 – Außengewinde – gerade – 45 Grad – 90 Grad – ohne Absperrventil

Lüdecke GmbH

		Gewindeanschluss
	340004 TEMP SECURE-KUPPLUNG O. VENTIL DN9, G 3/8" AG, MS 2.0401	G 3/8 a
	340008 TEMP SECURE-KUPPLUNG O. VENTIL DN9, G 3/8" AG, MS 2.0401, 45°	G 3/8 a
	340012 TEMP SECURE-KUPPLUNG O. VENTIL DN9, G 3/8" AG, MS 2.0401, 90°	G 3/8 a
	340005 TEMP SECURE-KUPPLUNG O. VENTIL DN9, M 16x1,5 AG, MS 2.0401	M 16x1,5 a
	340009 TEMP SECURE-KUPPLUNG O. VENTIL DN9, M 16x1,5 AG, MS 2.0401, 45°	M 16x1,5 a
	340013 TEMP SECURE-KUPPLUNG O. VENTIL DN9, M 16x1,5 AG, MS 2.0401, 90°	M 16x1,5 a
