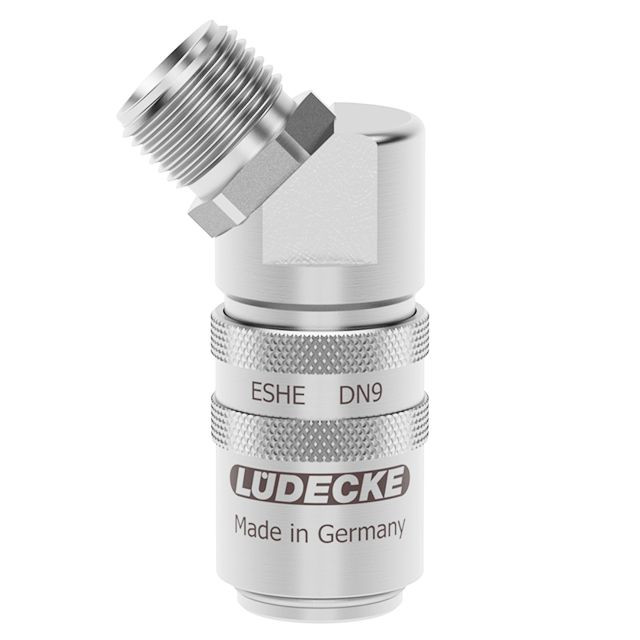

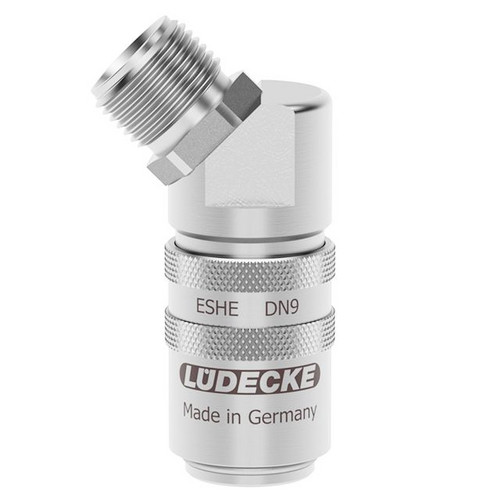

Abbildung ähnlich

TEMPERIER-KUPPLUNG MIT VENTIL M 16 X 1,5 AG, DN9,EDELSTAHL 1.4305, 45°

Artikelnummer: 341323

auf Anfrage

je 1 St

keine Verfügbarkeitsinformationen

Mindestbestellmenge	1 St
Bestellschritt	1 St

Nennweite	9 mm
Temperaturbereich	-20°C bis +200°C
Gewindeanschluss	M 16x1,5 a

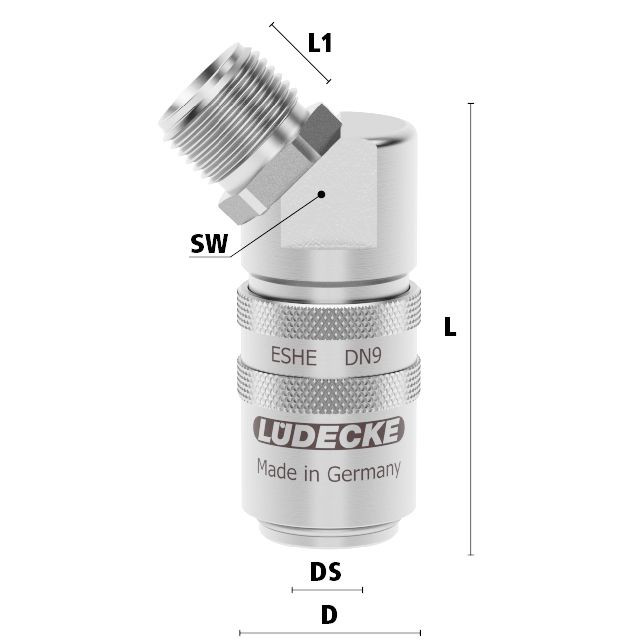

SW	22
d	22 mm
DS	13
Durchgang	9
Max Betriebsdruck	PN 15 bar
Bedienung	Einhand
Ventilart	ein- bzw. beidseitig absperrend
Medium	Temperiermedien
Werkstoff Anschlussstück	Edelstahl 1.4305
Werkstoff Entriegelungshülse	Edelstahl 1.4305
Werkstoff Ventilkörper	Edelstahl 1.4305
Werkstoff Ventil	Edelstahl 1.4305
Werkstoff Feder(n)	Edelstahl 1.4310
Werkstoff Sprengring(e)	Edelstahl 1.4310
Werkstoff Kugel(n)	Edelstahl 1.4034
Werkstoff Dichtung	FKM (PTFE-beschichtet)
Inhaltsmenge	1
Gewicht pro Stück	0.114 kg
L	54 mm
L1	9 mm

Variante: Temperier-Schnellverschlusskupplungen – Serie ESHE DN9 – Außengewinde – gerade – 45 Grad – 90 Grad – mit Absperrventil

Lüdecke GmbH

	Temperaturbereich	Gewindeanschluss	Werkstoff Dichtung
341318 TEMPERIER-KUPPLUNG MIT VENTIL G 3/8"A, DN9,EDELSTAHL 1.4305	+5°C bis +200°C	G 3/8 a	FKM
341322 TEMPERIER-KUPPLUNG MIT VENTIL G 3/8" AG, DN9,EDELSTAHL 1.4305, 45°	+5°C bis +200°C	G 3/8 a	FKM
341326 TEMPERIER-KUPPLUNG MIT VENTIL G 3/8" AG, DN9,EDELSTAHL 1.4305, 90°	+5°C bis +200°C	G 3/8 a	FKM
341319 TEMPERIER-KUPPLUNG MIT VENTIL M16X1,5, DN9,EDELSTAHL 1.4305	+5°C bis +200°C	M 16x1,5 a	FKM
341323 TEMPERIER-KUPPLUNG MIT VENTIL M 16 X 1,5 AG, DN9,EDELSTAHL 1.4305, 45°	-20°C bis +200°C	M 16x1,5 a	FKM (PTFE-beschichtet)
341327 TEMPERIER-KUPPLUNG MIT VENTIL M 16 X 1,5 AG, DN9,EDELSTAHL 1.4305, 90°	-20°C bis +200°C	M 16x1,5 a	FKM (PTFE-beschichtet)
