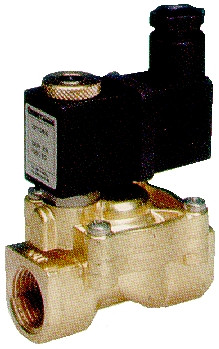

VFG-MAX-S220-3/8-NG-* 2/2 Maxi-Magnetmembranventil

Magnetventile werden eingesetzt, um strömende Medien freizugeben, abzusperren oder umzulenken. Das Betätigungselement ist ein Elektromagnet. Funktion: Der Druckanschluss muss „in Pfeilrichtung“, wie im Schnittbild dargestellt, angeschlossen sein, so dass der Druck unterhalb der Membrane ansteht. Durch eine kleine Öffnung in der Membrane strömt der anstehende Druck langsam auch in ihren oberen Teil, der noch zusätzlich durch eine Feder nach unten auf den Gehäusesitz gedrückt wird. Sobald jetzt Spannung an der Magnetspule anliegt, öffnet sich der kleine Ventilsitz unterhalb der Magnetspule und gibt eine Bohrung frei, die den oberen Membranraum entlüftet. Damit dieses geschehen kann, ist es unbedingt erforderlich, dass ein Differenzdruck von min. 0,3 bis 0,5 bar zwischen Eingangsdruck und Ausgangsruck eingehalten wird, da sonst der Druck oberhalb der Membrane nicht entlüftet werden kann und somit die Membrane das Ventil nicht öffnet.

Technische Daten:

• Anschluss: Withworth-Rohrgewinde 3/8“ bis 1“
• Bauart: Sitzventil mit Membrandichtung
• Druckbereich: siehe Tabelle
• Temperaturbereich: NBR: -10°C bis +80°C, VITON und EPDM: -10°C bis +130°C
• Einbaulage: beliebig
• Viskosität: max. 2,5 Grad E
• Gehäuse: Messing blank
• Ankerführungsrohr: Edelstahl bei NG, Messing bei NO
• Dichtungen: NBR 70 (-10°C bis +80°C)
• Medium: Luft, Wasser, Edelgas, Öl, Heizöl

Elektrische Daten:

• Spulen-Temp.-Klasse: F (+155°C)
• Einschaltdauer: 100 % ED
• Schutzart: IP 65 (mit Stecker DIN 43650)


• Wechselstrom
• Standardspannungen: 24V, 110V, 230V 50Hz
• Spule C1: 8 VA (Halten) / 12 VA (Anzug)
• Spule C2: 12 VA (Halten) / 16 VA (Anzug)
• Spule C3: 13 VA (Halten) / 20 VA (Anzug)
• Spule C4: 22 VA (Halten) / 40 VA (Anzug)
• Spannungstoleranz: -15% bis +10%


• Gleichstrom
• Standardspannungen: 12V, 24V
• Spule C1: 5,5 W
• Spule C2: 8,0 W
• Spule C3: 8,0 W
• Spule C4: 27,0 W
• Spannungstoleranz: -5% bis +10%
