Zylinder CBT-Reihe: C106CBT 10T - 155,6mm Hub
271131
auf Anfrage
je
1 St
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Beschreibung

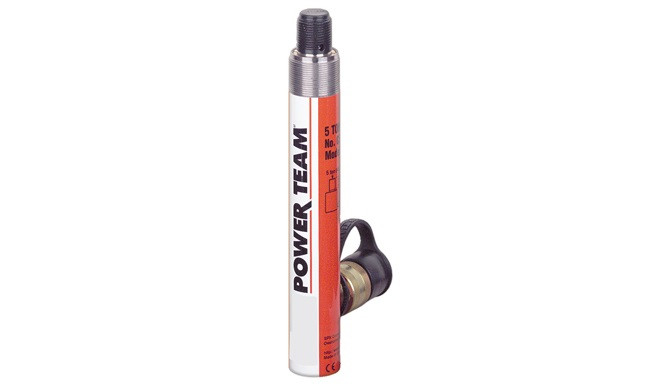

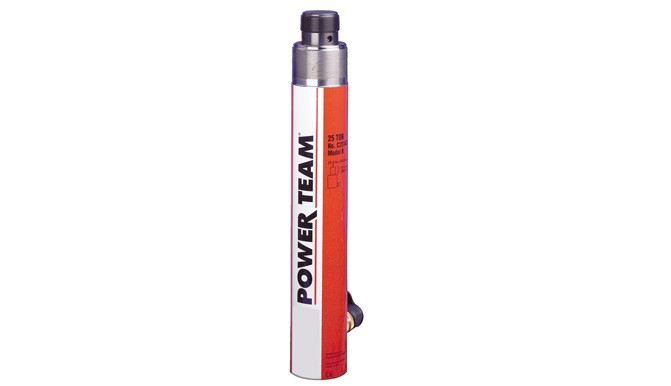

10 Tonnen Zylinder mit Kolben- und Bodengewinde CBT-Reihe, Einfachwirkend mit Federrückzug

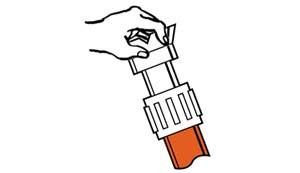

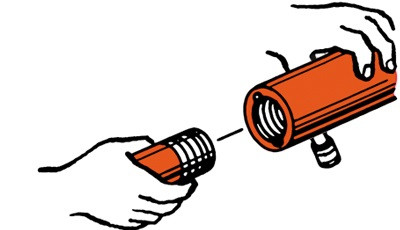

Außengewinde an der Kolbenstange und am Zylinderfuß ermöglichen die Montage von Zubehörteilen und Adaptern.- Die Außengewinde am Zylinderkörper und an der Kolbenstange sowie das Innengewinde im Fuß erleichtern die Montage von Zubehörteilen.

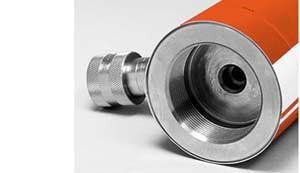

- Alle Zylinder sind mit einer Kupplungshälfte mit 3/8-ZollNPT-Anschlußgewinde (Nr. 9796) ausgerüstet. Die Ölanschlüsse sind mit einem 3/8-Zoll-NPTFGewinde ausgeführt.
Merkmale
| Druckkraft nominal (Tonnen) | 10 t |
| Hub | 155.6 mm |
| Ölvolumen | 228 cm3 |
| Zylinderinnendurchmesser | 42.9 mm |
| Nutzbare Kolbenfläche | 14.4 cm2 |
| UNSPSC | 27121600 |
| Druck bei Kapazität | 616.9 bar |
| Gewicht pro Stück | 4.7 kg |
| Tonnen bei 700 (bar) | 10.2 |

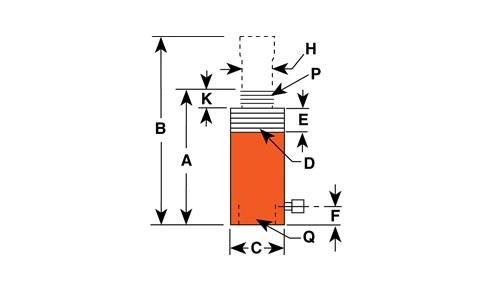

| A - Bauhöhe eingefahren | 292.1 mm |
| B - Bauhöhe ausgefahren | 447.7 mm |
| C - Außendurchmesser | 57.2 mm |
| D - Außengewinde (Zoll) | 2 1/4–14 |
| E - Länge des Außengewindes | 28.6 mm |
| F - Boden bis Anschluss | 42.9 mm |
| H - Kolbenstangendurchmesser | 38.1 mm |
| K - Kolbenstangenüberstand | 27 mm |
| P - Kolbenstangenaußengewinde (NPT) | 1 1/4–11 1/2 |
| Q - Bodeninnengewinde (NPSM) (Zoll) | 1 1/4–11 1/2 |
Varianten
Zylinder CBT-Reihe: C106CBT 10T - 155,6mm Hub
|
| Hub | Ölvolumen |
|---|---|
| 155.6 | 228 |
Zylinder CBT-Reihe: C1010CBT 10T - 257,2mm Hub
271123
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 St
| Hub | Ölvolumen |
|---|---|
| 257.2 | 375 |
