Abbildung ähnlich

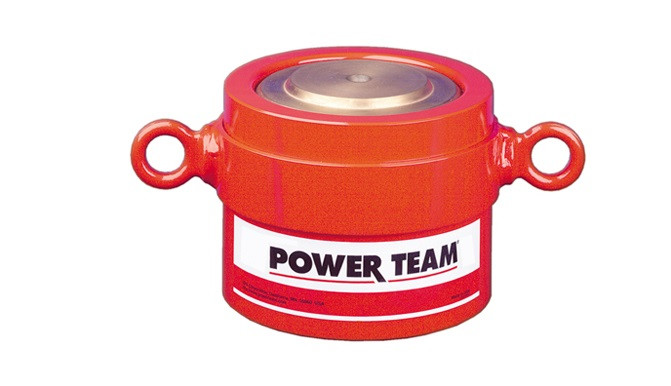

Zylinder R-Reihe: R1006C 100T - 152,4mm Hub
271569
auf Anfrage
je
1 St
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Beschreibung
100 Tonnen Zylinder R-Reihe, Einfachwirkend, Lastrückzug
Zylinder mit hoher Druckkraft für geringe Hubzahl und Lastrückzug.- Eine Farbmarkierung zeigt an, wann der maximale Hub erreicht ist; eine Abspritzbohrung dient zur Hubbegrenzung und verhindert zu weites Ausfahren des Kolbens.
- Kolben und Gehäuse aus warmvergütetem legiertem Stahl sind besonders zuverlässig und robust.
- Beschichtete Kolbenstange für verbesserten Korrosionsschutz und überragende Gleiteigenschaft.
Merkmale
| Druckkraft nominal (Tonnen) | 100 t |
| Hub | 152.4 mm |
| Ölvolumen | 2030 cm3 |
| Zylinderinnendurchmesser | 130.2 mm |
| Nutzbare Kolbenfläche | 133.1 cm2 |
| UNSPSC | 27121600 |
| Druck bei Kapazität | 668.45 bar |
| Gewicht pro Stück | 40.4 kg |
| Tonnen bei 700 (bar) | 93.6 |
| A - Bauhöhe eingefahren | 241.3 mm |
| B - Bauhöhe ausgefahren | 393.7 mm |
| C - Außendurchmesser | 165.1 mm |
| F - Boden bis Anschluss | 25.4 mm |
| H - Kolbenstangendurchmesser | 130.2 mm |
| K - Kolbenstangenüberstand | 3.2 mm |
Varianten
Zylinder R-Reihe: R1002C 100T - 50,8mm Hub
|
| Hub | Ölvolumen |
|---|---|
| 50.8 | 677 |
Zylinder R-Reihe: R1006C 100T - 152,4mm Hub
271569
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 St
| Hub | Ölvolumen |
|---|---|
| 152.4 | 2030 |
