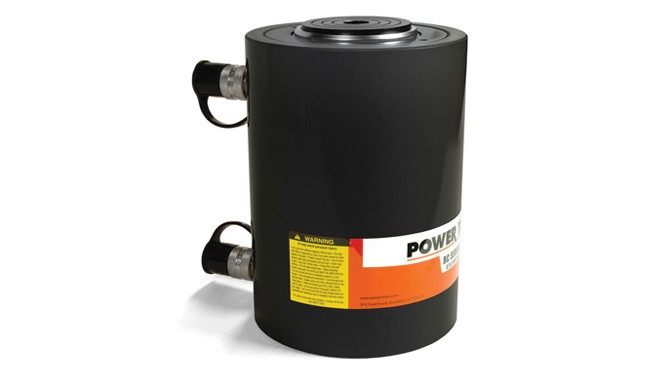

Abbildung ähnlich
Zylinder RC....D-Reihe: RC96510D 962T - 248,9mm Hub
296446
auf Anfrage
je 1 St
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 St |
| Bestellschritt | 1 St |
Beschreibung
962 Tonnen Zylinder RC....D-Reihe, Doppeltwirkend mit Hydraulikrückzug
Zylinder mit hoher Druckkraft, robust und solide.- Alle Zylinder serienmäßig mit gehärteten Kappen.
- Bewegliche Druckstücke (nicht serienmäßig) reduzieren die Einwirkungen durch Außermittige Belastung.
- DMechanischer Kolbenanschlag voll belastbar.
- Mit Eingebauten Sicherheitsventil, das unbeabsichtigten Überdruck in Rückzugsystem verhindert.
- Alle Zylinder mit zwei Kupplungshälften mit 3/8-Zoll-NPTEinschraubgewinde (Nr. 9796).
Merkmale
| Druckkraft nominal (Tonnen) | 962 t |
| Hub | 248.9 mm |
| Ölvolumen | 31416 cm3 |
| Nutzbare Kolbenfläche | 1256.5 cm2 |
| Gewicht pro Stück | 668.7 kg |
| Tonnen bei 700 (bar) | 879.8 |
| A - Bauhöhe eingefahren | 530.9 mm |
| B - Bauhöhe ausgefahren | 779.8 mm |
| C - Außendurchmesser | 490.2 mm |
| F - Boden bis Anschluss | 71.1 mm |
| G - Zylinderoberfläche Anschluss | 114.3 mm |
| H - Kolbenstangendurchmesser | 398.8 mm |
| K - Kolbenstangenüberstand | 323.9 mm |
| L - Durchmesser Druckstück | 10.2 mm |
