Zylinder RD-Reihe: RD2006 200T - 168,3mm Hub
271674
auf Anfrage
je
1 St
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 St |
Bestellschritt | 1 St |
Beschreibung
200 Tonnen Zylinder RD-Reihe, Doppeltwirkend mit Hydraulikrückzug

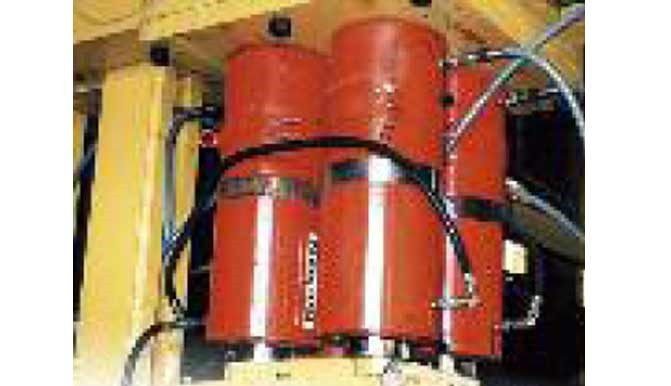

Hohe Druckkraft, lange Lebensdauer durch einzigartige Konstruktion.- Ideal geeignet für Brückenanhebungen, Gebäudesanierungen und Wartungsarbeiten in Werften, Minen und Versorgungswerken.

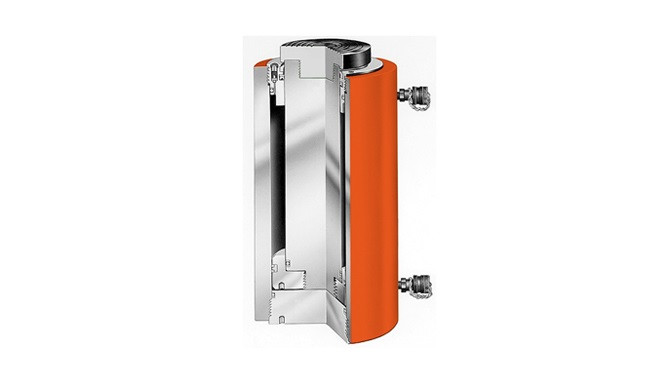

- Die überlagernden Aluminium-Bronze-Lager garantieren eine lange Lebensdauer; die hartverchromte Kolbenstange ist korrosionsbeständig.
- Das Druckstück lässt sich abnehmen, so dass das für Abzieherarbeiten geeignete Innengewinde in der Kolbenstange frei zugänglich ist; die Gewinde sind mit voller Nennlast belastbar.
- Rillen im Druckstück verhindern ein Verrutschen der Last.
- Alle Zylinder mit zwei Kupplungshälften mit 3/8-ZollNPTF-Innengewinde (Nr. 9796).
- Ein eingebautes Sicherheitsventil, verhindert Überdruck im Einschraubgewinde.

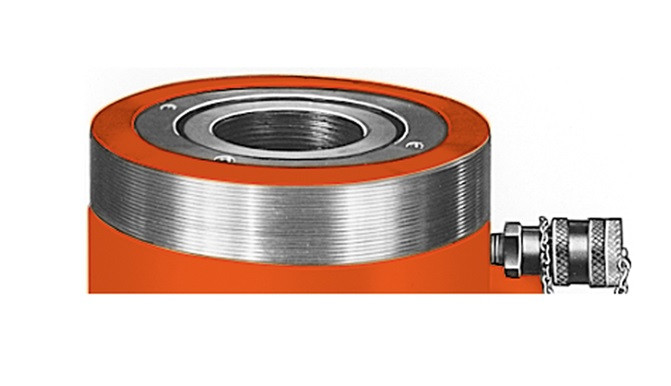

- Mit Befestigungslöchern und Außengewinde.
Merkmale
Druckkraft nominal (Tonnen) - Druck | 200 t |
Druckkraft nominal (Tonnen) - Zug | 113 t |
Hub | 168.3 mm |
Ölvolumen - Druck | 4485.4 cm3 |
Ölvolumen - Zug | 2456.7 cm3 |
Zylinderinnendurchmesser | 184.2 mm |
Nutzbare Kolbenfläche - Druck | 266.3 cm2 |
UNSPSC | 27121600 |
Nutzbare Kolbenfläche - Zug | 145.9 cm2 |
Druck bei Kapazität - Druck | 668.03 bar |
Gewicht pro Stück | 118.9 kg |
Druck bei Kapazität - Zug | 688.92 bar |
Tonnen bei 700 (bar) - Druck | 187.2 |
Tonnen bei 700 (bar) - Zug | 102.6 |

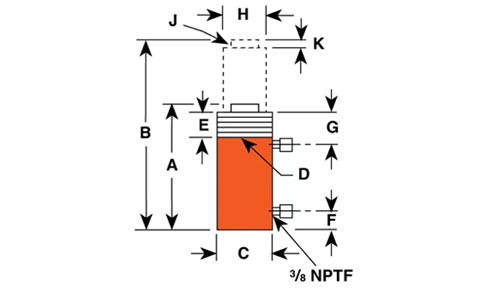

A - Bauhöhe eingefahren | 406.4 mm |
B - Bauhöhe ausgefahren | 574.7 mm |
C - Außendurchmesser | 241.3 mm |
D - Außengewinde (Zoll) | 9 1/2-12 -12 |
E - Länge des Außengewindes | 41.3 mm |
F - Boden bis Anschluss | 63.5 mm |
G - Zylinderoberfläche Anschluss | 68.3 mm |
H - Kolbenstangendurchmesser | 123.8 mm |
J - Kolbenstangeninnengewinde und Gewindetiefe | 3 1/4-8x57,1 mm |
K - Kolbenstangenüberstand | 27 mm |
L - Durchmesser Druckstück | 114.3 mm |
Varianten
Zylinder RD-Reihe: RD2006 200T - 168,3mm Hub
|
Hub | Ölvolumen - Druck | Ölvolumen - Zug |
---|---|---|
168.3 | 4485.4 | 2456.7 |
Zylinder RD-Reihe: RD20013 200T - 333,4mm Hub
271672
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 St
Hub | Ölvolumen - Druck | Ölvolumen - Zug |
---|---|---|
333.4 | 8885.5 | 4869.2 |
Zylinder RD-Reihe: RD20018 200T - 460,4mm Hub
271673
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 St
Hub | Ölvolumen - Druck | Ölvolumen - Zug |
---|---|---|
460.4 | 12270.5 | 6722.4 |
